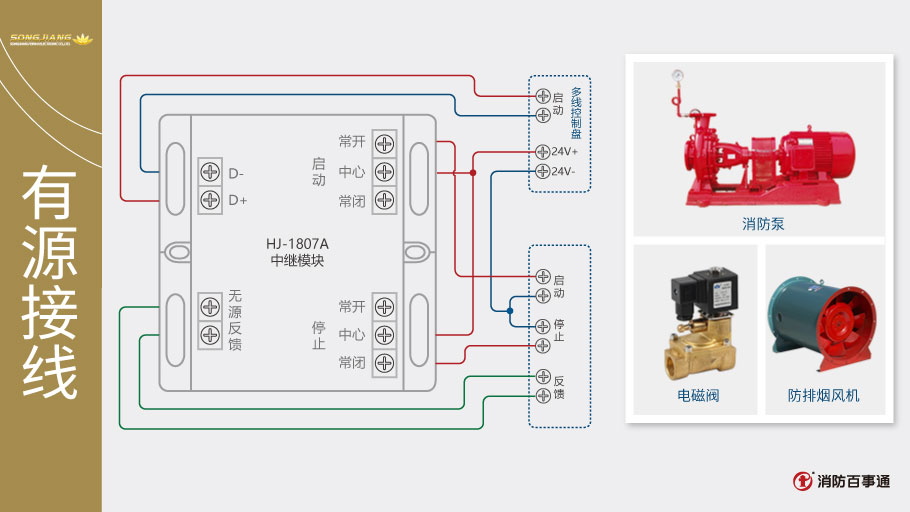

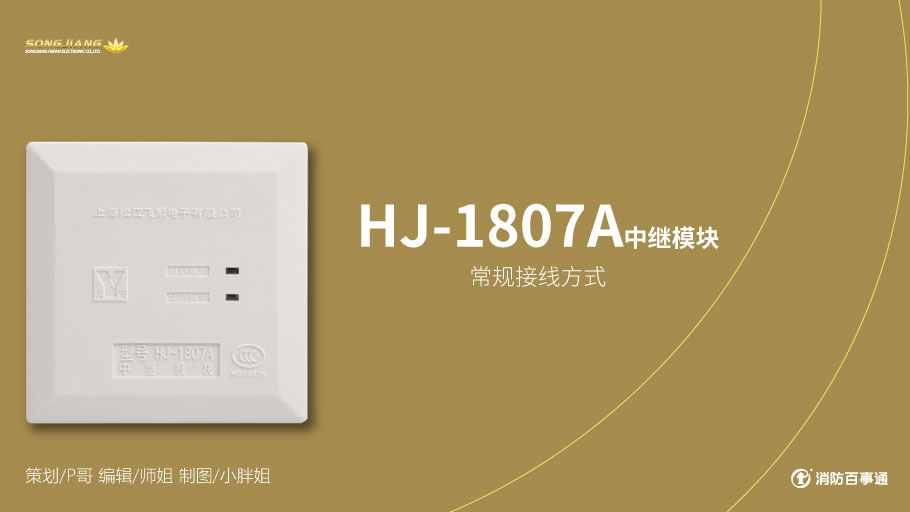

松江消防HJ-1807A中繼模塊（多線模塊）接線
1、HJ-1807A中繼模塊只能與松江3208系列主機配套使用（產品有更新，目前可用于3208、9108A及9108DBA系列主機）。
2、HJ-1807A中繼模塊用于控制消防泵、噴淋泵和風機等重要設備；用于控制消防泵、噴淋泵和風機等重要設備的啟動與停止，并接收控制消防泵、噴淋泵和風機等重要設備啟動后輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器(聯動型)。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，確定設備已啟動。

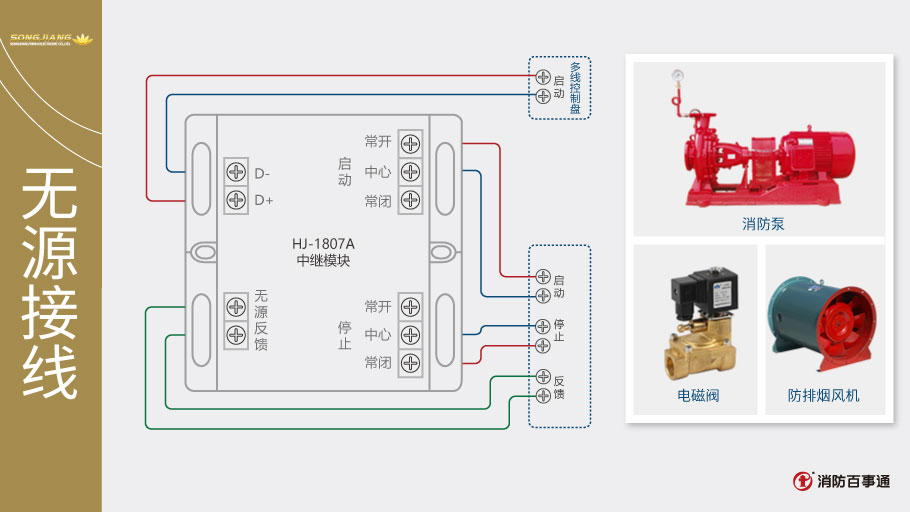

1、多線控制線采用阻燃BV型雙絞線，截面積≥1.0mm2。
2、無源采用阻燃BV線，截面積≥1.0mm2。
3、無源反饋必須是無源的，不能是交流反饋。
相關商品
相關文章
全部評論寫評論
匿名用戶—2022-05-20
來自PC端用戶匿名用戶
常開 和中心 可以控制220火線嗎？觸電容量 能載嗎？
管理員
觸點容量沒看到具體參數，220V交流電可能不行，詳細可以咨詢技術部門人員或供應商
匿名用戶—2022-04-18
來自PC端用戶匿名用戶
麻煩問下 多線不需要編碼把？ 點對點控制就行嗎？ 一個多線盤控制一個點位就行是嗎
管理員
一個多線盤上有很多控制點的。一個控制點與現場設備單獨拉線
匿名用戶—2022-03-09
來自PC端用戶匿名用戶
我們這邊有個老師傅說，，多線有源，可以不拉24v，電箱也不帶電源的
管理員
這模塊是干接點輸出?？刂贫艘?4V，那怎么來呀
匿名用戶—2021-07-22
來自PC端用戶匿名用戶
管理員，我想問問，這個模塊兩組常開常閉點，啟動和停止的時候是同時動作，還是啟動按鈕單獨動作一組，停止按鈕單獨動作一組。如果同時動作則停止繼電器會一直動作。會燒的吧？
管理員
啟動和停止是獨立的。對應多線盤上啟動和停止的開關。
匿名用戶—2020-05-10
來自手機端用戶匿名用戶
噴淋水流器怎么接
匿名用戶—2020-03-26
來自手機端用戶匿名用戶
如何判斷1807A模塊是好或者是壞的，反正接在多線盤上的時候，接和不接線多線盤都要報故障
管理員
首先要排除線路問題才好判斷
匿名用戶—2019-04-10
來自手機端用戶匿名用戶
有源控制，只接啟動（24+接啟動中心，輸出接啟動常開），可以在多線盤上啟停嗎？
管理員
可以在多線盤上做停止按鈕的，看需求。遇到意外肯定要啟動的，停止的話沒有時效性要求，意外處理完了，停慢一些不礙事，所以多線不一定非要做停止按鈕的。
匿名用戶—2019-04-06
來自手機端用戶匿名用戶
怎么編址
管理員
多線模塊是不需要編碼的
匿名用戶—2018-12-31
來自手機端用戶匿名用戶
進風機控制柜的7根線，都是啥線
管理員
啟動、停止、反饋各兩根，1根備用。
匿名用戶—2018-11-18
來自手機端用戶匿名用戶
D-D+是信號二總線嗎？
管理員
不是，這款中繼模塊是配合多線盤使用的，不接入報警信號線
匿名用戶—2018-11-18
來自手機端用戶匿名用戶
無源反饋，啟動，停止都是通過D-D+兩根線控制的嗎？
管理員
是的，多線盤上啟動和停止按鈕來控制。
匿名用戶—2018-11-14
來自手機端用戶匿名用戶
無源反饋中（設備動作報警型）是什么意思？
管理員
類似探測器、手報的開關量信號。
匿名用戶—2018-08-22
來自手機端用戶匿名用戶
1807風機怎么接線，風機是24V繼電器啟動的
管理員

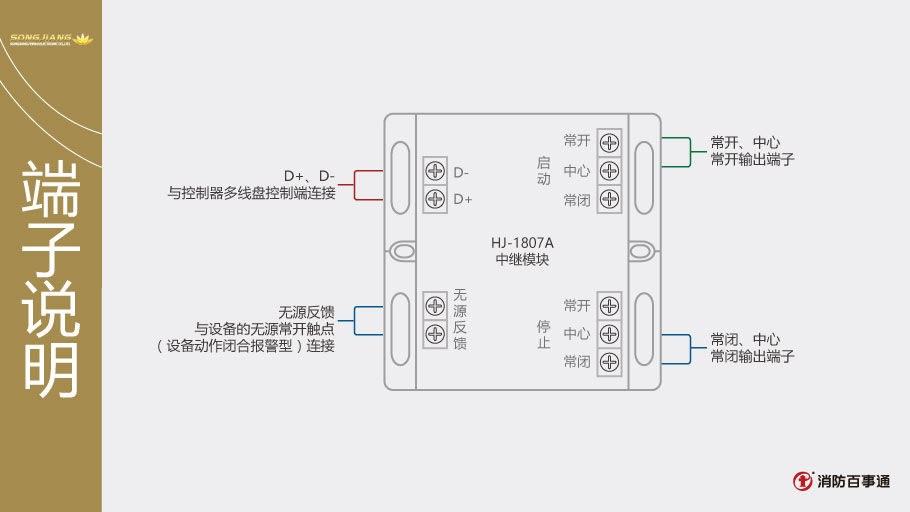

根據資料K+、K-：與控制器多線盤控制端連接
無源反饋：與設備的無源常開觸點（設備動作閉合報警型）連接
常開 中心：常開輸出端子
常閉 中心：常閉輸出端子
根據你的描述可以用常開、中心這組控制，串上24V電源即可。
匿名用戶—2018-08-06
來自手機端用戶匿名用戶
水泵控制柜的端子排看不怎么清楚1807怎么接上去
管理員
那需要清楚那端子排的，不然沒法接啊。測試或者問知道的人
匿名用戶—2018-06-07
來自手機端用戶匿名用戶
風機多線怎么接
管理員
看你那現場是需要有源無源信號了，然后再根據接線圖。如有問題可以聯系電話400-928-6119
匿名用戶—2018-05-23
來自手機端用戶匿名用戶
1807要編碼嗎
管理員
不需要的
