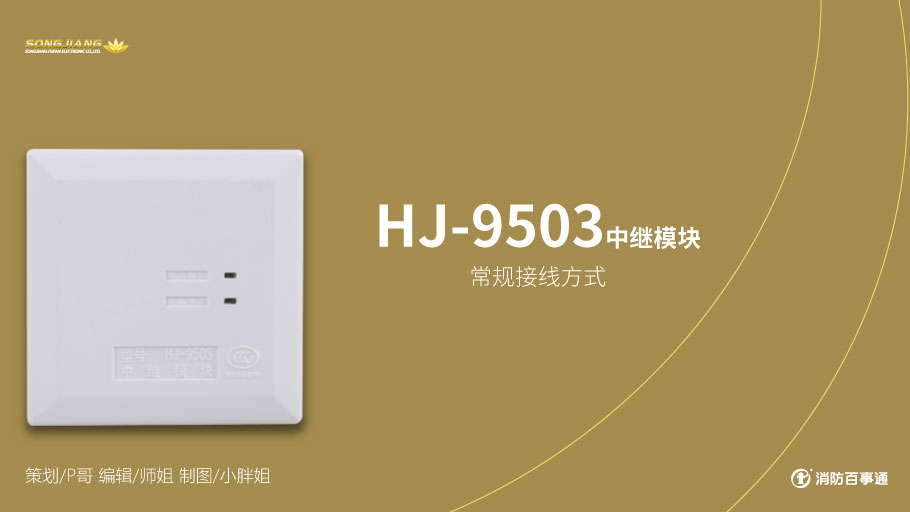

松江HJ-9503中繼模塊（隔離模塊）接線

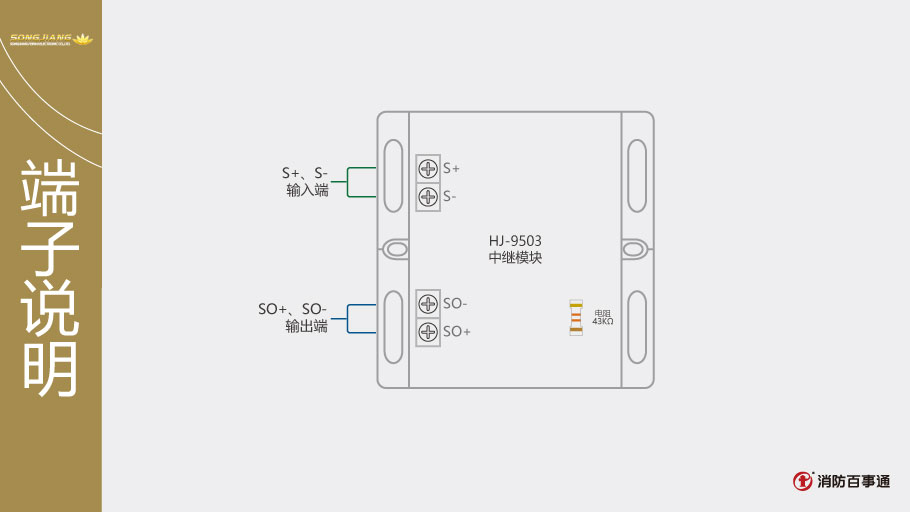

輸入與輸出端子以及極性嚴禁接反。
1、根據《火災自動報警設計規范》GB50116-2013中的相關規定，系統總線上應設置總線短路隔離器，每只總線短路隔離器保護的火災探測器、手動報警按鈕等設備總數不應超過32點。

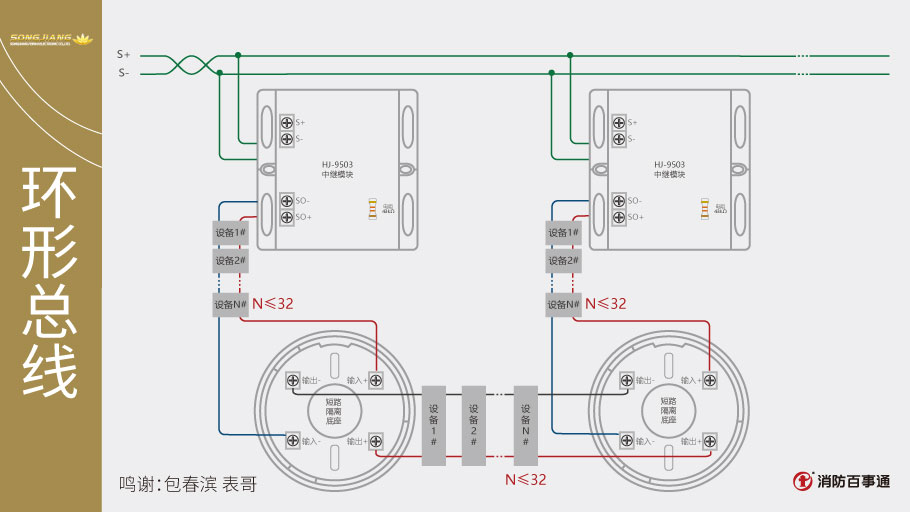

2、HJ-9503模塊可采用環型或樹狀分支兩種總線短路保護形式，建議采用環型總線保護形式，當總線中某一位置發生總線短路，其兩側的總線短路隔離器動作將該段路隔離，但不影響本回路中其他總線設備正常工作。目前的隔離器都是隔離信號線的，對電源故障（短路）并無隔離作用。
接線采用≥1.5mm2的BYJ通訊線。
相關商品
相關文章
全部評論寫評論
匿名用戶—2022-03-03
來自PC端用戶匿名用戶
隔離器輸出端后面設備短褲，隔離器不跳？
管理員
隔離器會動作，不影響總線。
匿名用戶—2020-05-18
來自手機端用戶匿名用戶
9000系列產品接線圖哪里有
管理員
產品或者資訊里搜搜看
匿名用戶—2019-05-12
來自PC端用戶匿名用戶
能用在3208系列的主機上嗎？
管理員
9000系列與3208系列的不兼容的
