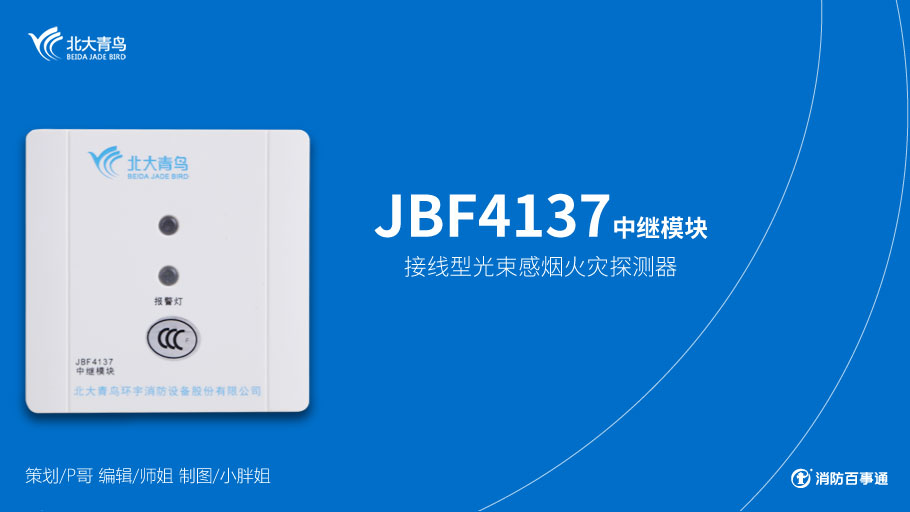

北大青鳥JBF4137中繼模塊接線

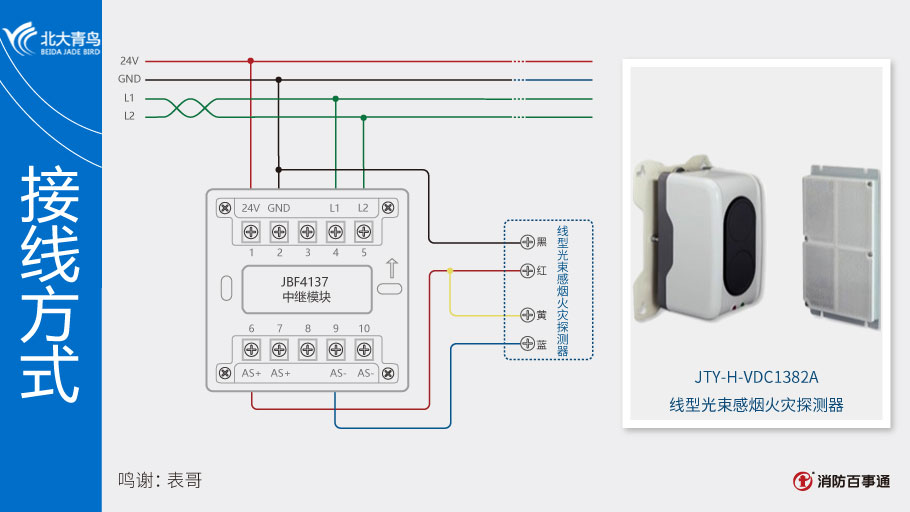

1、JTY-H-VDC1382A線型光束感煙火災探測器紅色導線（24+）連接JBF4137中繼模塊端子AS+（6、7）。
2、JTY-H-VDC1382A探測器黑色導線（GND）直接連接24V-。
3、探測器的藍黃導線（OUT1、OUT2）分別連接JBF4137模塊端子AS+（6、7）和端子AS-（9、10）。

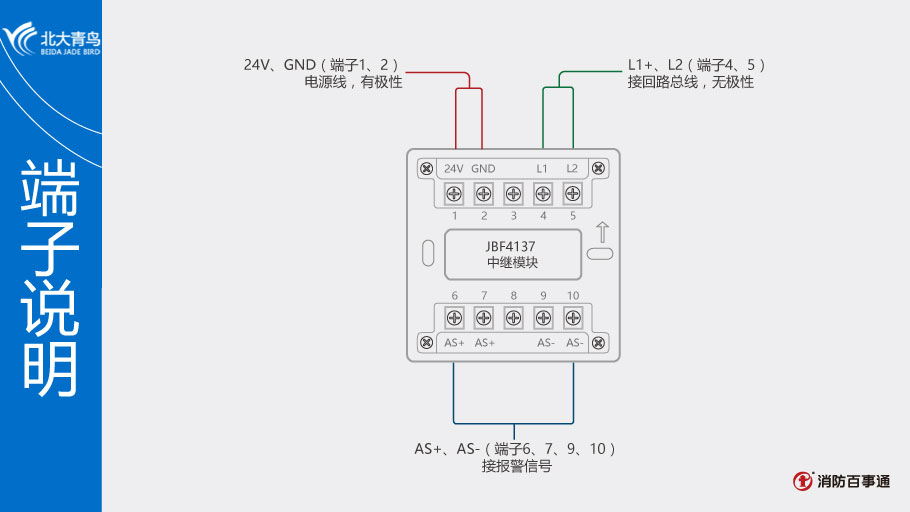

1、信號總線無極性，電源線有極性。
2、信號線采用ZR-RVS-2×1.5mm2，最遠傳輸距離1500m。
相關商品
相關文章
全部評論寫評論
匿名用戶—2020-04-04
來自手機端用戶匿名用戶
故障時模塊亮什么燈
管理員
黃色指示燈常亮基本可以斷電有故障了
匿名用戶—2019-10-20
來自手機端用戶匿名用戶
北大青鳥所說的共負極是什么
匿名用戶—2018-11-16
來自手機端用戶匿名用戶
這個可以接非編碼型溫感嗎？
管理員
可以的。
