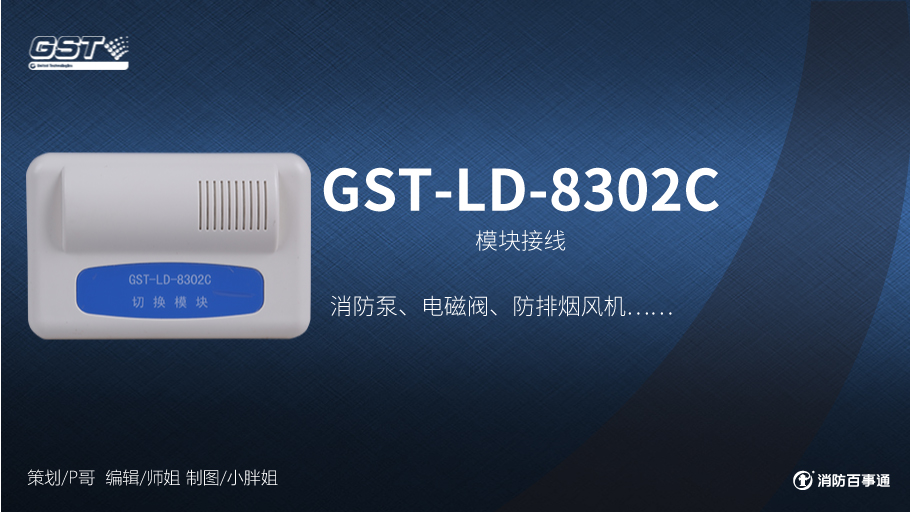

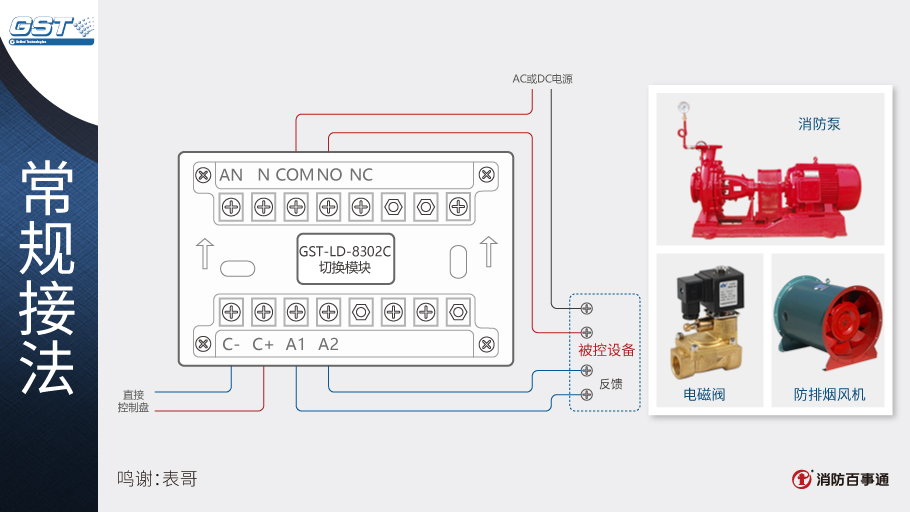

海灣8302C切換模塊接線！
根據《火災自動報警系統設計規范》GB50116-2013規定：消防水泵、防煙和排煙風機的控制設備，除應采用聯動控制方式外，還應在消防控制室設置手動直接控制裝置。
相關商品
相關文章
全部評論寫評論
匿名用戶—2022-08-10
來自PC端用戶匿名用戶
多線盤消防泵是COM NO兩個端子接消防泵控制柜的端子嗎？
管理員
這兩個端子是無源常開端，是接到控制柜的。
匿名用戶—2022-07-14
來自PC端用戶匿名用戶
相當于輸出板單組三線制，C1 、C1-、A1，只接C1 、C1-。C1-與A1是否壓接電阻。
管理員
切換模塊與多線盤之間是一組2根線。模塊與被控設備是一組控制，一組反饋。不要電阻
匿名用戶—2022-03-08
來自PC端用戶匿名用戶
請問現場反饋回來的信號怎么傳到消控室的多線控制盤？只看到現場到模塊有反饋信號
管理員
多線盤與這模塊不是有一組線連接的嘛。多線盤對應的反饋指示燈可以看下是否有反饋。
匿名用戶—2021-05-21
來自PC端用戶匿名用戶
666
匿名用戶—2021-03-31
來自PC端用戶匿名用戶
請問一下AN，N是可以直接接220是吧？
管理員
AN，N一般用不到，實際情況我這也沒見用到的。
匿名用戶—2020-06-30
來自PC端用戶匿名用戶
切換模塊來個示例啊，什么都看懂了，，不曉得這個切換模塊干嘛的， 主要用在哪里！
管理員
文中圖中都有說明用途，是多線啟動風機、泵之類的設備時候用的
匿名用戶—2020-04-02
來自手機端用戶匿名用戶
模塊24V怎么接繼電器
管理員
輸出動作控制繼電器，繼電器相當于被控設備即可。
匿名用戶—2020-03-25
來自手機端用戶匿名用戶
請問8302怎么短接才能史泵啟動
匿名用戶—2019-10-11
來自手機端用戶匿名用戶
怎么起動噴淋啊，求接線圖
管理員
這頁面上不就是接線圖嘛
匿名用戶—2019-09-23
來自手機端用戶匿名用戶
多線模塊是不是從主機放兩根線就行了
管理員
這款多線是的，多線盤2根線到多線模塊
匿名用戶—2019-09-18
來自手機端用戶匿名用戶
短接模塊怎么起動不了風機
管理員
短接模塊？這是多線盤上的按鈕來啟動的，短接模塊沒有用哇
匿名用戶—2019-09-10
來自手機端用戶匿名用戶
8302c回答加電阻嗎
管理員
不需要加電阻的呢
匿名用戶—2019-09-02
來自手機端用戶匿名用戶
c＋和c－是24伏嗎
管理員
不是24V電源，是直接主機那的多線控制盤對應的直啟按鈕
匿名用戶—2019-06-09
來自手機端用戶匿名用戶
AC 跟DC 220v 直接接一根接模塊另一根接被控設備嗎？
管理員
220V只是跳線引入動力電源。接線有問題可以直接電話聯系400-928-6119，更詳細點。你這沒有完全明白什么意思
匿名用戶—2019-05-21
來自PC端用戶匿名用戶
紅線代表正極嗎？
管理員
C+與C-是有極性的，其他沒有
匿名用戶—2018-10-26
來自手機端用戶匿名用戶
為什么有的人說到多線盤是三根線，請問如何理解？
管理員
24V輸出2根線，反饋2根線，其中公共負載端公用，只需要出三根線就滿足功能要求。
匿名用戶—2017-11-24
來自手機端用戶匿名用戶
o
管理員
給你一個上墻的機會
