征求意見稿：2017江蘇省城市軌道交通工程設計規范 關于火災自動報警的規定

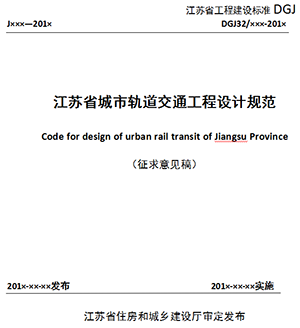

江蘇省工程建設標準《江蘇省城市軌道交通工程設計規范》已完成征求意見稿。本文是意見稿中對火災自動報警的相關規定。
22.1 一般規定
22.1.1 軌道交通車站、區間隧道、變電所、控制中心、車輛基地、停車場等重要場所應設置火災自動報警系統（FAS）。
22.1.2 火災自動報警系統應具備火災的自動報警、手動報警、通信和網絡信息報警，并應實現火災救災設備的控制和與相關系統的聯動控制。
22.1.3 控制中心應兼作全線防災指揮中心。
22.1.4 火災自動報警系統在車站及車輛基地、停車場以子系統的形式集成于綜合監控系統。
22.1.5 火災自動報警系統應在總線回路上設置總線短路隔離器，每只總線短路隔離器保護的消防設備總數不應超過32點；總線穿越防火分區時，應在穿越處設置總線短路隔離器。
22.1.6 火災自動報警設備設置在有防爆要求的場所時，設備應符合周圍環境化學的、機械的、熱的等環境條件對設備的要求。
22.1.7 火災自動報警系統的設計除應符合本規范的規定外，尚應符合現行國家標準《火災自動報警系統設計規范》GB50116的規定，以及江蘇省公安消防部門頒布實行的相關規定。
22.2 系統的組成與功能
22.2.1 火災自動報警系統應由設置在控制中心的中央監控管理級、車站、車輛基地及停車場的車站級監控管理級、現場控制級，以及相關通信網絡等組成。
22.2.2 火災自動報警系統的中央監控管理級應由操作員工作站、打印機、通信網絡、不間斷電源和顯示屏等設備組成，并應具備下列功能：
1與各車站級（車站、車輛基地、停車場等）火災自動報警系統進行通訊聯絡；
2接收全線火災災情信息，并應對全線系統實施監控管理；
3發布火災涉及有關車站消防設備的控制命令；
4接收并儲存全線消防報警設備主要的運行狀態；
5對火災事件歷史資料存檔管理。
22.2.3 火災自動報警系統的車站監控管理級應由火災報警控制器、消防控制室圖形顯示裝置、打印機、不間斷電源和消防設備手動控制盤等組成，并應具備下列功能：
1 與火災自動報警系統中央監控管理級及本車站現場級監控系統間進行通訊聯絡；
2 與本車站級環境與設備監控系統（BAS）設置可靠的通信接口；
3 接受火災自動報警系統中央監控管理級指令或獨立組織、管理、指揮管轄區內防救災工作，并發布火災聯動控制指令；
4 監視管轄內火災災情，管理防煙及排煙、自動滅火、疏散救災等設備，實現自動化管理；
5 采集記錄火災信息，并應能報送至火災自動報警系統中央監控管理級；
6 控制軌道交通消防救災設備的啟、停，并顯示運行狀態；
7 顯示火災報警點，防、救災設施運行狀態及所在位置畫面；
8 發布火災聯動控制指令。
22.2.4 火災自動報警系統現場控制級應由輸入模塊、輸出模塊、火災探測器、手動報警按鈕、消防電話、聲光報警器及現場網絡等組成，并應具備下列功能：
1 監視車站管轄范圍內災情，采集火災信息；
2 消防泵的運行狀態、手自動狀態、故障狀態；
3 監視車站所有消防救災設備的工作狀態。
22.2.5 全線火災自動報警系統的信息傳輸網絡利用綜合監控系統傳輸網絡，系統的現場級網絡獨立配置。
22.2.6 消防通信的組成與功能應具備下列內容：
1 車站控制室內應設置防災廣播控制臺（可與通信專業共用）；
2 車站不單獨設置緊急廣播，與車站通信系統設置的公共廣播合用，火災情況下公共廣播可自動切換為消防廣播；
3 控制中心應設置與市消防局直連的市內直線電話。通信專業應在控制中心設調度電話總機，在車站、車輛基地及停車場設分機，并設消防專用調度電話；
4 車站、車輛基地及停車場應由FAS專業設消防對講電話；在消防泵房、送排風機房等重要機房以及氣體滅火區域門外設置消防專用電話分機。
22.3 消防聯動控制
22.3.1 消防聯動控制系統應實現消火栓系統、自動滅火系統、防煙排煙系統，以及消防電源及應急照明、疏散指示、防火門及防火卷簾、電動擋煙垂簾、消防廣播、檢票機、門禁、電梯等系統在火災情況下的消防聯動控制。
22.3.2 消火栓系統的控制應滿足下列要求：
1 聯動控制方式，應由消火栓系統出水干管上設置的低壓壓力開關、高位消防水箱出水管上設置的流量開關或報警閥壓力開關等信號作為觸發信號，直接控制啟動消火栓泵，聯動控制不應受消防聯動控制器處于自動或手動狀態影響；
2 設消防泵的消火栓處應設消火栓按鈕，消火栓按鈕的動作信號應作為報警信號及啟動消火栓泵的聯動觸發信號發送至消防控制室或車站控制室，并聯動控制消火栓泵的啟動；
3 消防控制室應能顯示消防泵的工作、故障狀態、手動/自動開關位置、消火栓按鈕工作位置，并應實現消火栓泵的直接手動啟動、停止。
22.3.3 火災情況下動作的消防給水干管電動閥門應由車站級火災自動報警系統控制并應顯示其工作狀態。
22.3.4 車站級火災自動報警系統應顯示自動滅火系統保護區的報警、釋放、風機和風閥狀態、手動/自動開關狀態、關鍵設備故障信息。
22.3.5 防煙、排煙系統的控制應符合下列規定：
1 應由火災自動報警系統確認火災，發布預定防煙、排煙模式指令；
2 應由火災自動報警系統直接聯動控制或由環境與設備監控系統接收指令執行聯動控制；
3 環境與設備監控系統接受火災控制指令后，應優先進行模式轉換，并應反饋指令執行信號；
4 運行模式狀態應在火災自動報警顯示器上顯示。
22.3.6 火災自動報警系統確認火災后，消防控制設備應按消防分區在配電室或變電所切斷相關區域的非消防電源，并應接通火災應急照明燈和疏散標志燈，監視工作狀態。
22.3.7 車站級火災自動報警系統對消防泵、加壓送風機和專用防煙、排煙風機的啟、停除應設自動控制外，還應設手動控制；對防煙、排煙設備，也應設手動和自動模式控制裝置。
22.3.8 消防聯動對其他系統的控制應符合下列要求：
1 應自動將廣播轉換為火災應急廣播狀態；
2 應自動打開檢票機，并顯示其工作狀態；
3 應自動解鎖火災區域門禁，并可手動解鎖全部門禁；
4 應自動降落防火卷簾門、電動擋煙垂簾，并應顯示工作狀態；
5 應根據火災運行模式或工況，自動或手動控制車站站臺門開啟或關閉，并應顯示其工作狀態；
6 應自動迫降電梯至疏散層，并應接收電梯的狀態反饋信息。
22.3.9 換乘車站分線路設置的各線路火災自動報警系統之間，應通過互設信息模塊、信息復示屏和消防電話分機（或插孔）的形式實現信息互通及消防聯動。
22.3.10 與軌道交通結合的商業、物業開發部分火災自動報警系統獨立設置，兩個火災自動報警系統之間應互聯互通。
22.3.11 火災自動報警系統設備的控制電源及信號回路電壓宜采用直流24V電源。
22.4 火災探測器與報警裝置的設置
22.4.1 火災探測器應具備對環境自適應性、靈敏度自動調整功能。
22.4.2 報警區域應按照防火分區和設備配置劃分。
22.4.3 軌道交通站廳、站臺等大空間部位每個防煙分區應劃分為獨立的火災探測區域。
22.4.4 火災探測器的設置和選擇應符合下列要求：
1 火災探測器設置應與保護對象的保護等級相適應；
2 火災探測器的選擇應根據探測區域內環境條件、火災特點、房間高度等，選用其所適宜類型的探測器或幾種探測器的組合形式；
3 地下車站火災探測器設置應滿足下列要求：
1） 站廳、站臺、站臺下夾層、換乘公共區、各種設備機房、庫房、值班室、辦公室、走廊、配電室、電纜隧道或夾層、電纜井、樓梯間、防煙樓梯間前室、消防電梯前室、自動扶梯下封閉三角間，以及長度超過60m的出入口通道，應設火災探測器；
2） 有人活動的公共場所、地下區間隧道、長度超過30m的出入口通道應設手動報警按鈕；
3） 設氣體自動滅火的房間應設感煙和感溫兩種類型的火災探測器；
4） 地下區間隧道及長大山嶺隧道應采用火災探測器和手動火災報警按鈕保護，并設置線型光纖感溫火災探測器，手動火災報警按鈕宜每隔50m處設置，按鈕設置位置宜與隧道內消火栓的位置結合。
4 車輛停放和維修車庫、重要設備用房、存放和使用可燃?xì)怏w用房、可燃?xì)怏w倉庫、變配電室及火災危險性較大的場所應設火災探測器；
5 電纜隧道、電纜夾層宜選擇纜式線型感溫火災探測器。
22.4.5 設置火災探測器的場所應設置手動火災報警按鈕，且每個防火分區至少應設置一個。
22.4.6 車輛基地、停車場各建筑、控制中心、各車站范圍內均應設置聲光報警器。
22.5 消防控制室
22.5.1 火災自動報警系統中央監控管理級宜與環境與設備監控系統中央監控管理級結合，應設置在軌道交通全線控制中心內，并應靠近行車調度位置處。
22.5.2 車站級火災自動報警系統宜與車站級環境與設備監控系統、行車值班結合，應設置車站綜合控制室。消防控制室應設置火災報警控制器、消防聯動控制器、消防電話總機、消防控制室圖形顯示裝置。
22.5.3 換乘車站的消防控制室宜集中設置。按線路設置的消防控制室之間應能相互傳輸、顯示狀態信息，但不宜相互控制。
22.6 供電、防雷與接地
22.6.1 火災自動報警系統應設主電源和直流備用電源。
22.6.2 火災自動報警系統主電源應按一級負荷供電；火災自動報警系統直流備用電源宜采用專用蓄電池或集中設置的蓄電池組供電，其容量應保證主電源斷電后供電3h。當采用集中設置蓄電池時，消防報警控制器供電回路應單獨設置。
22.6.3 火災自動報警系統圖形顯示裝置、消防通信等設備電源，宜由不間斷電源(UPS)的電源裝置。
22.6.4 火災自動報警系統主電源的保護不應采用漏電保護開關。
22.6.5 火災自動報警系統系統接地應滿足下列要求：
1 采用綜合接地，接地電阻不應大于1Ω；
2 采用接地干線截面不應小于16mm2的塑料絕緣銅芯電線(電纜)兩根，接地支線截面不應小于4mm2的塑料絕緣銅芯電線；
22.7 布線
22.7.1 電纜電線配置
1 FAS系統的信息傳輸線路、供電線路、控制線路應選用低煙、無鹵、耐火線纜；
2 FAS系統的布線設計，除符合本規定外尚應符合《火災自動報警系統設計規范》GB50116的規定；
3 電話電纜宜采用屏蔽電纜，屏蔽層單端接地；
4 控制電纜截面積宜不小于1.5mm2；
5 信號電纜截面積宜不小于1.0mm2。
22.7.2 消防控制、通信和警報線路采用暗敷設時，宜采用金屬管保護。當采用明敷設時，應采用金屬管或封閉式金屬線槽保護，并應在金屬管或封閉式金屬線槽上采取防火保護措施。
22.7.3 不同防火分區的線纜不應穿入同一管內。
22.7.4 軌道交通線路的長大區間線纜的截面選擇應滿足信號衰減的要求。
