GST-DY-200A智能網絡電源箱安裝方法及布線要求
電源箱采用壁掛式安裝，其安裝方法如下：
1.在需安裝電源箱的墻壁相應位置處打兩個14mm的孔，要求兩孔中心距離為450mm。2.將M10的膨脹螺絲從電源箱的安裝掛孔穿出，將電源箱固定在墻上的孔內。
3.連線：將由墻內接線盒里引出的導線分別按照如下的端子說明連接。

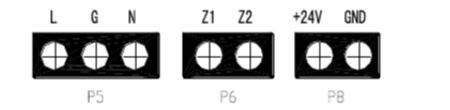

外接端子示意圖如圖所示
其中：
P5—L、G、N：AC220V電源端子(G為機殼保護地線端子)。
P6—Z1、Z2：無極性信號二總線接線端子。
P8—+24V、GND：DC24V輸出端子。
4.檢查安裝是否牢固。
5.安裝示意圖如圖所示。
布線要求：
無極性信號二總線采用RVS-2×1.0mm線；
DC24V電源輸出線采用BV-2×4.0mm線；
+24V檢測線采用RVVP-2×1.0mm線。
