油浸變壓器排油注氮滅火裝置使得油浸變壓器成為了一個相對開放的系統，由于誤動作和人為破壞的可能性使得變壓器的災難性風險大大提高。出于安全考慮，目前已安裝的大部分排油注氮系統不能投入使用，系統得不到保護，造成巨大的資源浪費。

變壓器火災危險

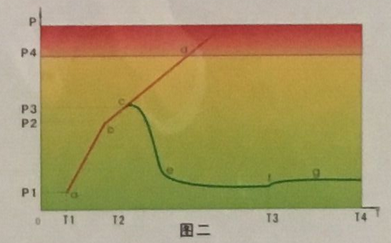

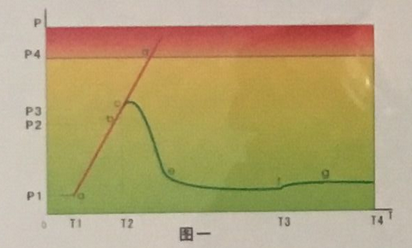

    當變壓器出現內部故障，產生高溫或電弧，變壓器油或內部材料可以分解出瓦斯氣體，變壓器內部的壓力和溫度增加。如變壓器壓力釋放閥拒動，變壓器內部壓力將迅速超過變壓器油箱的安全壓力P4，可能造成殼體爆裂并引發火災，見圖一，a-b-c-d圖線為壓力變化曲線；如變壓器壓力釋放閥不能有效動作，變壓器內部壓力仍可能超過變壓器安全壓力P4，造成殼體爆裂并引發火災，見圖二壓力變化曲線。

油浸變壓器排油注氮滅火裝置防爆滅火原理

    當變壓器發生火災危險，引起重瓦斯動作、斷路器跳閘，變壓器壓力釋放閥拒動或不能有效動作，變壓器內部壓力超過P2后繼續升高，油浸變壓器排油注氮滅火裝置控制中心報警，迅速排油泄壓，適當延時后，注氮啟動，冷卻變壓器油，隔絕空氣，有效防爆防火滅火。

    當變壓器發生火災危險后，引起重瓦斯動作、斷路器跳閘，變壓器壓力釋放閥拒動或不能有效動作，變壓器成功瀉油降壓，但外泄的變壓器油和瓦斯氣體仍有可能導致火災。如發生火災，油浸變壓器排油注氮滅火裝置保護系統的智能火災探測系統動作，迅速排油泄壓，適當延時后，注氮啟動，有效防火滅火。

說明：

P1：變壓器正常工作時的郵箱內部壓力

P2：變壓器壓力釋放閥的壓力設定值（一般為油箱安全壓力的0.6-0.7倍）

P4：變壓器油箱安全壓力（根據相關規定，油箱安全壓力一般為100KPa）

T1：變壓器故障發生的時間點

T2: 油浸變壓器排油注氮滅火裝置保護系統的排油動作時間點（從接到開啟信號至完全開啟時間小于0.15秒）

T3：油浸變壓器排油注氮滅火裝置保護系統的開始注氮時間點（一般在T2時間點延時3秒至30秒，可調）

P=KT，K值由故障能量大小確定
