剩余電流式電氣火災監控探測器在工程使用中的常見問題及檢查方法
一、剩余電流式電氣火災監控探測器的基本原理與使用要求

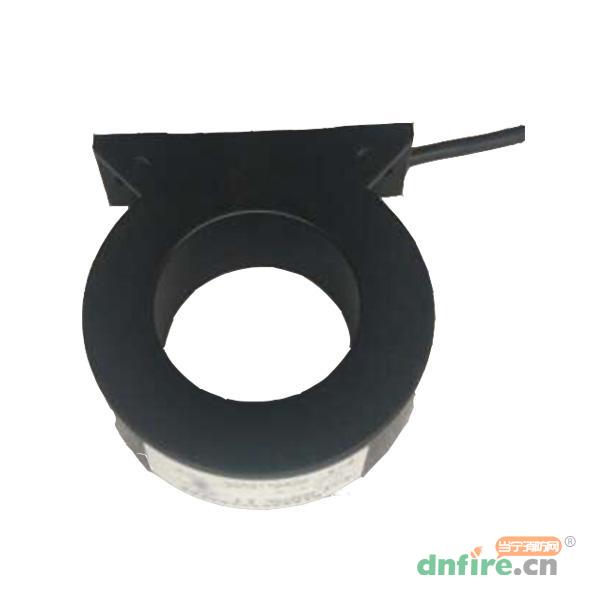

將配電線路的相線L（或三相LA、LB、LC）和零線N同時穿過剩余電流互感器，在沒有漏電的情況下它們的電流矢量和（即“剩余電流”residualcurrent）為0。當發生漏電時電流矢量和不為零，互感器將檢測到的電流變換后（1000：1、2000：1、10000：1等不同變比）送至剩余電流式電氣火災監控探測器，探測器根據檢測到的電流與設定的報警門限（監控設備設置或探測器自身設置）進行比較，當達到設定門限時，探測器發出報警信號。
特別強調的是：所謂“漏電”，是指相線或零線通過非預期負載（例如絕緣破損受潮）對大地連接產生電流。
在安裝剩余電流互感器時，用戶（負載）側（穿過剩余電流互感器后）的線路必須是獨立的，不能與保護區域以外的其他線路“共零”或有任何電氣連接。
線路的相線和零線必須同時穿過互感器，而保護地線（PE）不能穿過。
零（N或PEN）線不允許重復接地。

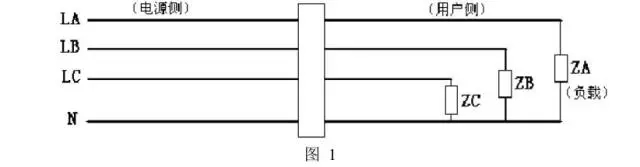

剩余電流互感器安裝在配電線路上的正確方式見圖1
若剩余電流互感器監測的線路沒有發生漏電，探測器/監控設備顯示電流為用電負載正常的漏電流（一般的用電設備，如燈、家用電器，每個0.5mA）
二、安裝使用中常見的問題
如果探測器/監控設備顯示某通道電流值很大（數百毫安），則可能有以下幾種情況：

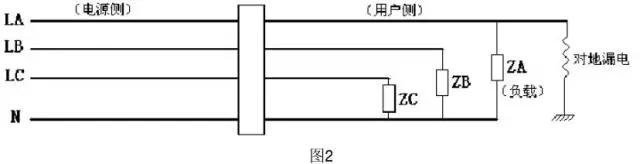

1、線路有較嚴重的相線對地漏電現象，如圖2

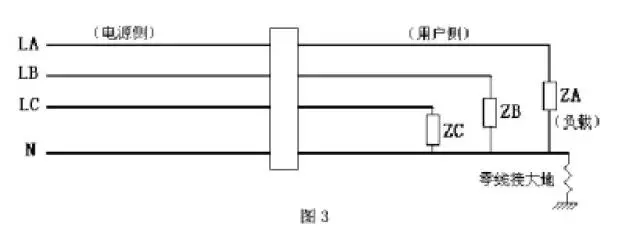

2、互感器用戶側零線有接地點，如圖3

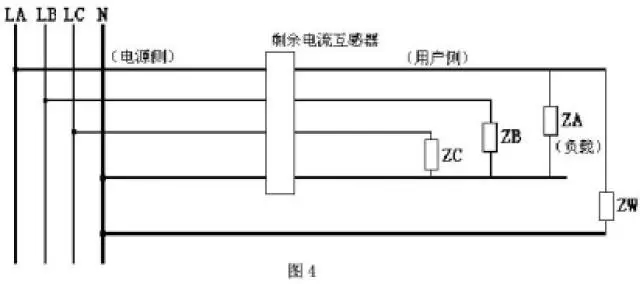

3、用戶側線路不獨立，相線有負載接到互感器前的零線或用戶系統外的總零線，如圖4

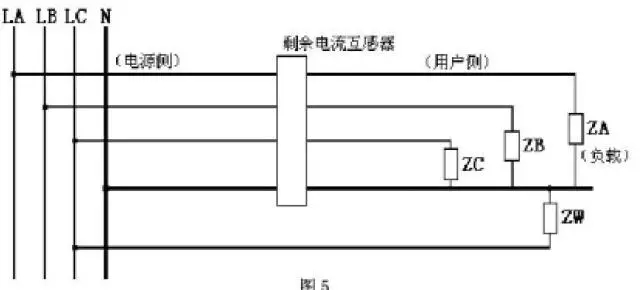

4、互感器用戶側零線有負載接到互感器前的相線，即保護區域以外的其他線路與用戶側“共零”，如圖5
第1、2種情況，顯然可以歸入“線路漏電”的范疇。
第3、4種可以認為類似于第1種，不過這是人為造成的。這種為了敷設方便的不規范線路安裝非常常見（對于用電設備，不論線路如何，只要有相線、零線就可以工作）。哪怕只是走廊或強電電井里的幾個燈泡，就足以造成探測器報警（一個25W的燈泡產生的電流在200mA左右）。如果ZW功率較大，探測器檢測到的電流會大至數安培甚至數十安培。
另外配電柜中的指示燈也經常出現第3、4種接法。

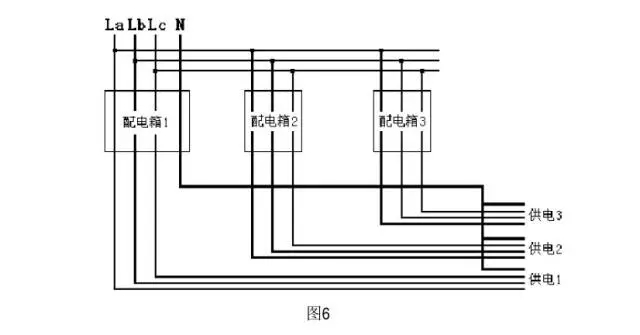

第4種情況也很常見。例如下面這樣的配電箱連接實例：
在這個電路中，只有總進線處及供電1、2、3路可以裝設漏電保護裝置（并要確保它們后面都是各自獨立的），其他位置都無法裝設，包括所有三個配電箱。
三、檢查、處理方法
在裝設完剩余電流探測器與互感器后開通調試時，往往會出現因以上配電線路布設/接線問題造成的探測器檢測電流大、報警的問題，這正證明其裝設的必要。
問題的發現，說明要么線路存在嚴重漏電，這就必須高度重視查找和消除隱患；要么線路安裝不規范，應盡快糾正；要么探測器安裝的選點不正確，這需要結合電氣火災消防要求和國家標準GB13955-2005《剩余電流動作保護裝置的安裝和運行》，重新合理選點。
1．檢查是否將LA、LB、LC與N線或L與N線同時穿過互感器，配電箱內或附近有無設備（如強電井內燈泡）如圖4、圖5的接線方式。
2．將配電箱輸出的空開逐個斷開，觀察探測器（J-EI6720探測器通過菜單可查看）或監控設備顯示電流，當電流恢復正常時，找出有問題的回路進行詳細檢查。
如空開全部斷開電流仍異常，故障點應在N線（有負載從本配電箱接N線，從其它配電箱接L線）或PE線（與N線混接）。
3．逐個檢查配電箱（包括下一級配電箱及上一級配電柜）是否有N線（藍線）接至接地排、PE線（黃綠線）接至接零排的情況。對于同一區域有多個雙電源配電箱的工程，當出現斷開一個配電箱的總斷路器，另一配電箱探測器報警的情況，一般是PE線（黃綠線）接至接零排造成。
4．有鉗形電流表的情況下，可用鉗形電流表測試各配電箱PE線上的漏電流，與實際負載正常漏電流（一般的用電設備，如燈、家用電器，按每個0.5mA計算）進行比較。并可對負載線路逐斷進行測試檢查，測試時也應將LA、LB、LC與N線或L與N線同時套入。
如PE線上測試出電流大于500mA，則該配電柜（箱）不適合安裝電氣火災監探測器，或電氣線路異常（PE與N混接，三相用電不平衡）。
參考規范GB50116-2013《火災自動報警系統設計規范》
9.2剩余電流式電氣火災監控探測器的設置
9.2.1剩余電流式電氣火災監控探測器應以設置在低壓配電系統首端為基本原則，宜設置在第一級配電柜（箱）的出線端。在供電線路泄漏電流大于500mA時，宜在其下一級配電柜（箱）設置。
9.2.2剩余電流式電氣火災監控探測器不宜設置在IT系統的配電線路和消防配電線路中。
9.2.3選擇剩余電流式電氣火災監控探測器時，應考慮供電系統自然漏流的影響，并選擇參數合適的探測器；探測器報警值宜在300mA～500mA范圍內。
