認識火災報警控制器
火災報警控制器是消防報警系統的中心，是現場設備信息處理的中央設備。
一、系統分類
1、按系統連線方式分類
分為多線制火災報警控制器、總線火災報警控制器及無線火災報警控制器。
1.1多線制火災報警控制器
探測器與控制器之間連線多采用多線方式，并聯或串聯在控制器每區連線上的探測器采用電流或電壓方式進行信息傳遞，每個探測器沒有編碼地址。由于控制器采用多線方式，一般此類控制器連接探測器的容量有限，安裝調試較復雜，適用于小型火災報警系統。在國內，早期火災報警控制器大多采用多線制，隨著智能探測技術的發展，現基本被總線制火災報警控制器所取代。
1.2總線制火災報警控制器
探測器與控制器之間連線采用總線方式，并聯或串聯在總線上的探測器與控制器采用總線通訊方式進行信息傳遞，每個探測器均有編碼地址?？偩€制火災報警控制器適用于大型火災自動報警系統，布線簡單，調試方便。在國內，總線制火災報警控制器基本取代了多線制火災報警控制器。
1.3無線火災報警控制器
探測器與控制器之間采用無線傳輸方式，每個探測器均有編碼地址。無線火災報警控制器主要用于古建筑和臨時建筑等不適于布線的特殊場所。
2、按應用方式分類
分為獨立型、區域型、集中型、集中區域兼容型火災報警控制器。
2.1獨立型火災報警控制器
不具有向其他控制器傳遞信息功能的火災報警控制器。獨立型火災報警控制器直接連接火災探測器，處理各種報警信息，不具有與其他控制器通訊功能，一般用于單臺火災自動報警控制器的小型火災報警系統，獨立型火災報警控制器安裝在消防值班室或消防控制室。
2.2區域型火災報警控制器
具有向其他控制器傳遞信息功能的火災報警控制器。區域火災報警控制器直接連接火災探測器，處理各種報警信息，同時還與集中型火災報警控制器相連接，向其傳遞報警信息。區域型火災報警控制器與集中型火災報警控制器構成分散或大型火災自動報警場合。區域型火災報警控制器一般安裝在所保護區域現場。
2.3集中型火災報警控制器
具有接收各區域型控制器傳遞信息的火災報警控制器。集中型火災報警控制器能接收區域型火災報警發出的信息，并能發出某些控制信號使區域型火災報警控制器工作。集中型火災報警控制器一般容量較多，可獨立構成大型火災自動報警系統，也可與區域型火災報警控制器構成分散或大型火災自動報警系統。集中型火災報警控制器一般安裝在消防控制室。
2.4集中區域兼容型火災報警控制器
它兼有區域、集中兩級火災報警控制器的功能。通過設置或修改某些參數實現區域型和集中型的轉換。
3、按結構型式分類
分為壁掛式、琴臺式、柜式火災報警控制器。

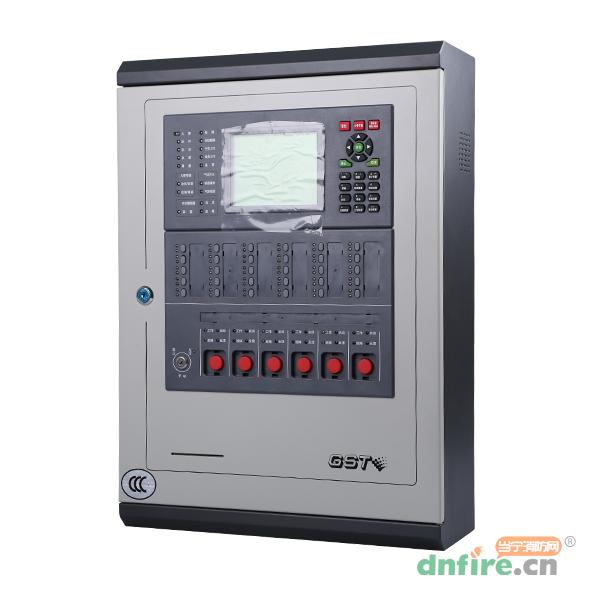

采用壁掛式機箱結構，適合安裝在墻壁上，占用空間較小。一般區域型或集中區域兼容型火災報警控制器常采用這種結構。
采用琴臺式結構，回路較多，內部電路結構大多設計成插板組合式，帶載容量較大，操作使用方便。一般常見于集中火災報警控制器。
3.3柜式消防聯動控制器
3.3柜式消防聯動控制器
采用立柜式結構，回路較多，內部電路結構設計成插板組合式，帶載容量較大，操作使用方便，但較琴臺結構占用面積小。一般常見于集中型或集中區域兼容型火災報警控制器。
二、系統構成及原理
1、系統組成
控制器電路一般由電源、總線驅動單元、中央處理單元、顯示盤操作單元、信息輸入輸出接口、通信接口等部分構成。
2、工作原理
當火警發生時，探測器探測到火情后，將火警信號通過總線傳送傳送火災報警控制器?；馂?zāi)報警控制器的中央處理單元對報警信號處理，向顯示器進行報警信息顯示并發出相應報警音響，向打印機輸出信息進行打印，如滿足聯動條件輸出警報信號驅動，火災報警輸出觸點動作。顯示鍵盤操作電路實現控制器的各種鍵盤操作，從而實現控制器的各類操作。
三、多線直啟盤
多線控制盤也叫直接控制盤，一般用于遠程控制。多線控制是對消防聯動設施的控制是一對一、點對點的控制回路，多線控制是由主機控制室用于手動控制的，有的廠家的多線控制也可以參與聯動。
1、應用
多線控制一般用于遠程啟動消防泵、排煙機、送風機等等重要設備。
2、接線方法
多線直啟盤需要配合多線模塊或終端器使用，在控制器內部有多線直啟盤接線端子，一組按鈕為一套設備的控制按鈕，一啟動一停止，下面以松江云安報警聯動控制器為例：
首先找到多線輸出板，一般在回路板下方，板上標記為M+和M-，每?jī)蓚€(gè)端子為一組，兩個端子直接接到終端模塊的端子上，需要注意接線極性，模塊的接線方法參照往期資料
3、測試方法
?、賹⒈豢卦O(shè)備轉換開關調到自動狀態；
?、趯⒈豢卦O(shè)備負載電源斷開，以防設備動作后產生不良影響；
③按下啟動按鈕，檢查被控設備控制箱接觸器動作情況；
④檢查啟動反饋指示燈是否在接觸器動作后點亮。
4、維護
?、倜磕曛辽偾鍧嵰淮危员ＷC系統的正常運行；
②每月至少觸發一次動作，以保證系統的正常運行。
5、故障處理
多線盤故障一般為現場多線模塊損壞和多線盤故障：
?、贆z查多線直啟模塊是否完好；
?、跈z查線路電壓是否正常；
?、蹤z查多線板是否完好。
