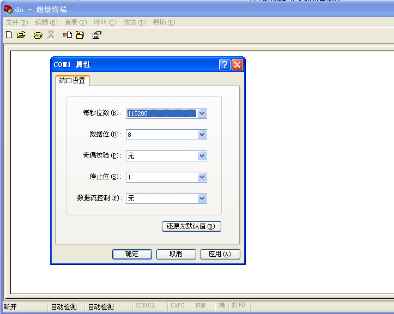

2、串行口連接。用一根電纜連接到火災顯示盤的通信端子上，然后對串行口進行設定。

     3、將數據線與LCD-100-A火災顯示盤進行連接，設定火災顯示盤的撥碼按鈕，LCD-100-A火災顯示盤通電（注意區分24V正負極）?；馂?zāi)顯示盤的屏幕上會顯示“配置模式”信息。

　　4、進入終端配置模式。按回車鍵，正常通訊的情況下，在終端工具中在火災顯示盤配置模式下顯示的操作菜單。輸入數字可以選擇相應的菜單進行操作。

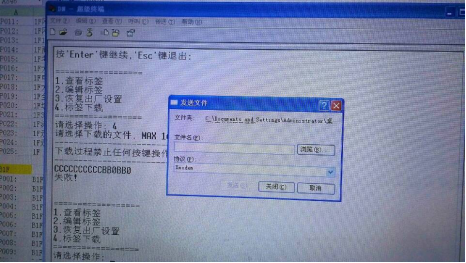

　　5、標簽下載，可以將標簽以文本的方式下載到火災顯示盤。在“請選擇操作：”后面輸入4；當出現“CC”前導字符時，點擊超級終端的“傳輸”菜單，并點擊“發送文件”選項。將出現以下“發送文件”對話框。

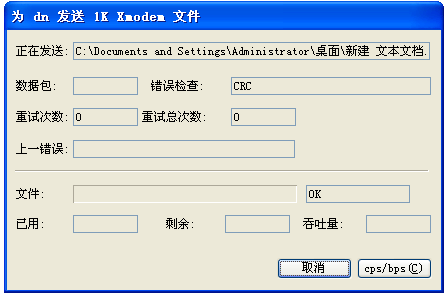

　　6、在“發送文件”對話框中，點擊“瀏覽”，選擇標簽配置文件的位置。并在“協議”下拉列表中選擇“1K Xmodem”。然后點擊“發送”按鈕。將出現以下對話框。

　　7、等待一會，就會看到“標簽下載完成”信息。

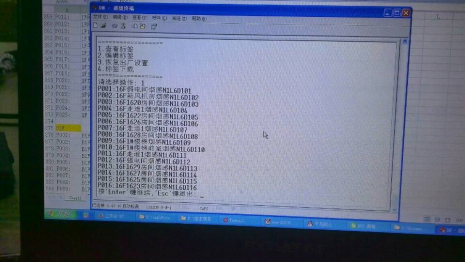

　　8、我們可以通過查看標簽，檢查我們導入的信息是否錯誤。在“請選擇操作：”后面輸入1；查看當前所有ACS點的標簽，每屏顯示16個ACS點標簽。

通過上述簡單設定即可完成，LCD-100-A火災顯示盤數據配置過程。操作簡單方便。

注意標簽配置文件必須是純文本文件（后綴名為.txt）。
