1智能建筑

　　智能建筑（IntelligentBuilding,IB）也稱為智能大廈，它是采用計算機技術對建筑物內的設備進行自動控制、對信息資源進行管理和對用戶提供信息服務等一種新型建筑。

　　現代智能建筑主要由三大系統組成：建筑物自動化系統(BuildingAutomationSystem，BAS)；辦公自動化系統（OfficeAutomationSystem，OAS）；通信系統（TelecommunicationSystem，TCS）。

　　2火災報警及消防聯動控制系統

　　在智能建筑中火災報警及消防聯動控制系統（FAS）是建筑物自動化系統(BAS)中非常重要的一個子系統，其原因一方面是因?yàn)楝F(xiàn)代高層建筑的建筑面積大、人員密集、設備材料多，建筑上豎向孔洞多（電梯井、電纜井、空調及通風管等），使得引發火災的可能性增大，另一方面是由于智能建筑比傳統的建筑投資了較多技術先進、價格昂貴的設備和系統，一旦發生火災事故，除了造成人員傷亡外，各種設備及建筑物遭受損害造成的損失也比一般建筑物嚴重得多，由此我們不難了解到，在火災報警及消防聯動控制系統中，火災報警系統的重要性更加突出，火災的發生在其初期階段往往只是規模甚小而又易于撲滅的，但是由于火災的初期階段人們不易發覺或疏于防范，而使火災蔓延，釀成災難，這就對于系統的安全可靠性、技術先進性及網絡結構、系統聯網等方面提出了更新、更高的要求。

　　2.1消防系統的組成

　　所謂消防系統主要由兩大部分組成：一部分為感應機構，即火災自動報警系統，另一部分為執行機構，即滅火及聯動控制系統。

　　火災自動報警系統由探測器、水動報警按扭、報警器和警報器等構成，以完成檢測火情并及時報警之用。

　　滅火系統的滅火方式分為液體滅火和氣體滅火兩種，常用的為液體滅火方式。如目前國內經常使用的消火栓滅火系統和自動噴水滅火系統。無論哪種滅火方式，其作用都是：當接到火警信號后應執行滅火任務。

　　聯動系統有火災事故照明及疏散指示標志、消防專用通訊系統及防排煙設施等，均是為火災下人員較好的疏散、減少傷亡所設。

　　綜上所述，消防系統的主要功能是：自動捕捉火災探測區域內火災發生時的煙霧或熱氣，從而發出生光報警并控制自動滅火系統，同時聯動其它設備的輸出接點，控制事故照明及疏散標記、事故廣播及通訊、消防給水和防排煙設施，以實現監測、報警和滅火的自動化。

　　2.2消防系統的分類

　　消防系統的類型，如按報警和消防方式可分為兩種：

　?。?）自動報警，人工消防

　?。?）自動報警，自動消防

　　2.3消防系統的工作原理

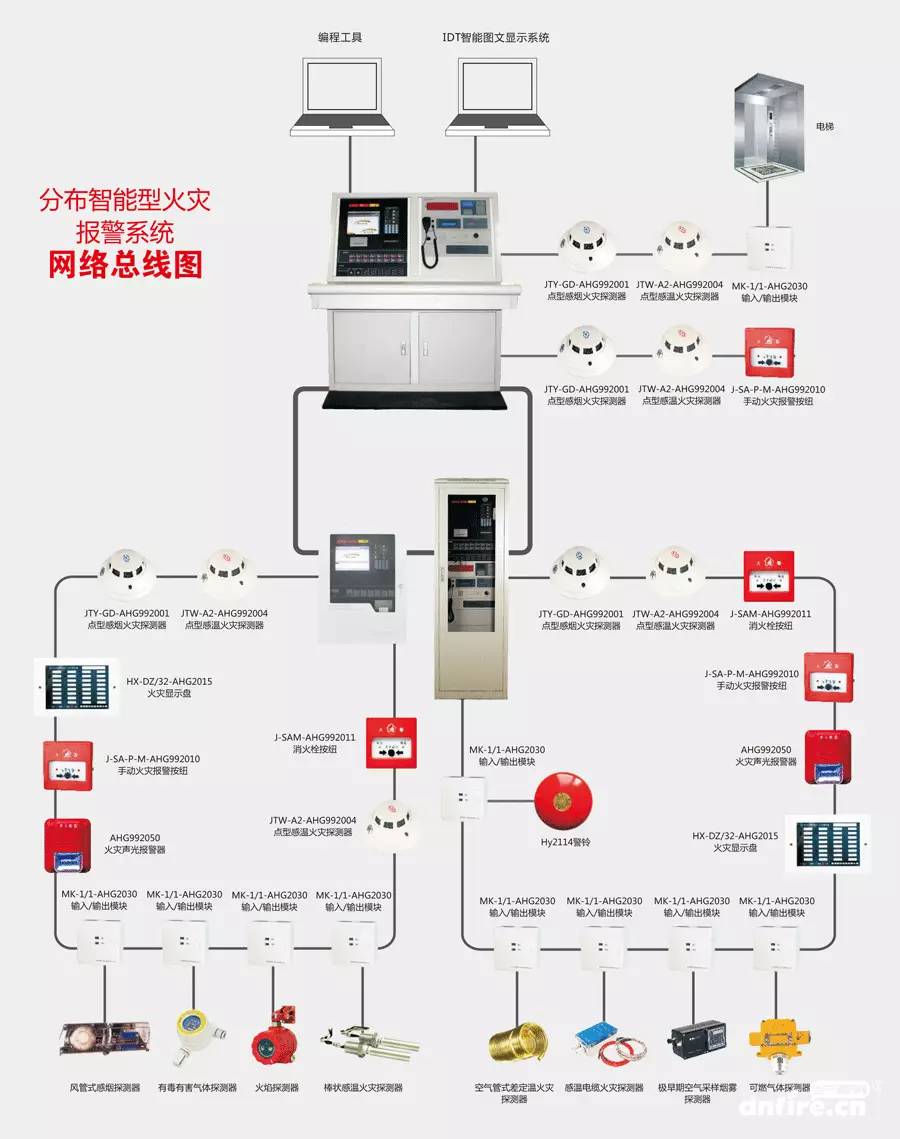

　　圖1-1火災自動報警系統原理框圖

　　火災自動報警系統的工作原理如圖1-1所示。安裝在保護區的探測器不斷的向所監視的現場發出巡測信號，監視現場的煙霧濃度、溫度等，并不斷反饋給報警控制器，控制器將接收的信號與內存的正常整定值比較、判斷確定火災。當火災發生時，發出聲光報警，顯示煙霧濃度，顯示火災區域或樓層房號的地址編碼，并打印報警時間、地址等。同時向火災現場發出警鈴報警，在火災發生樓層的上下相鄰層或火災區域的相鄰區域也同時發出報警信號，以顯示火災區域。各應急疏散指示燈亮，指明疏散方向。

　　3模塊

　　簡介

　　模塊是消防聯動控制系統的重要組成部分，是消防自動報警系統中不可或缺的左臂右膀。

　　分類與作用

　　分類

　　模塊分為：輸入模塊、輸出模塊、輸入輸出模塊、中繼模塊、隔離模塊、切換模塊等等……

　　輸入模塊

　　輸入模塊用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。

　　輸出模塊

　　輸出模塊用于火災自動報警控制器向現場設備發出指令的信號。

　　輸入輸出模塊（消防控制模塊）

　　輸入輸出模塊也叫消防控制模塊，是消防聯動控制系統的重要組成部分，主要用于雙動作消防聯動設備的控制，同時可接收聯動設備動作后的回答信號。用在火災自動報警系統中連接排煙閥、送風閥、防火閥等等外部設備。模塊多有一對常開、常閉觸點，通過模塊上面的觸點連接外接電路來實現外部設備的聯動控制。

　　中繼模塊

　　主要用于總線處在有比較強的電磁干擾的區域及總線長度超過1000m需要延長總線通訊距離的場合

　　隔離模塊

　　在總線制火災自動報警系統中，往往會出現某一局部總線出現故障（例如短路）造成整個報警系統無法正常工作的情況。

　　隔離器的作用是，當總線發生故障時，將發生故障的總線部分與整個系統隔離開來，以保證系統的其它部分能夠正常工作，同時便于確定出發生故障的總線部位。當故障部分的總線修復后，隔離器可自行恢復工作，將被隔離出去的部分重新納入系統。

　　切換模塊

　　切換模塊有的場合也叫多線模塊。是用于連接輸入輸出模塊和大電流被控設備，起保護作用，其作用相當于繼電器。

　　4消防器件的介紹

　　4.1探測器

　　一般說來，物質燃燒前往往是先產生煙霧，接著周圍溫度漸漸升高，同時產生一些可見光和不可見光。而物質由開始燃燒到火勢漸大釀成火災總是有個過程的。探測器的功能就是“捕捉”、“觀查”物質剛剛開始燃燒時產生的“信號”。它把捕捉到的火災信號轉變?yōu)殡娦盘?hào)，立即提供給報警控制器。由于場所的不同，燃燒物的不同，燃燒時產生的信號也不同。同樣，在不同的場合需要不同的探測器。

　　火災探測器的種類很多，主要有如下幾種：

　　（1）感溫式火災探測器

　?。?）感煙式火災探測器

　　（3）光電式火災探測器

　?。?）可燃?xì)怏w探測器

　?。?）復合式火災探測器

　　探測器種類的選擇應根據探測區域內的環境條件、火災特點、房間高度、安裝場所的氣流狀況等，選用其所適宜類型的探測器或幾種探測器的組合。

　　根據火災特點、環境條件及安裝場所確定探測器的類型

　　感煙探測器做為前期、早期報警是非常有效的。對火災初期有陰燃階段，產生大量的煙和少量的熱，很少或沒有火焰輻射的場所，應選擇感煙探測器。

　　對于有強烈的火焰輻射而僅有少量煙和熱產生的火災，應選用光電探測器，但不宜在火焰出現前有濃煙擴散的場所及探測器的鏡頭易被污染、遮擋以及受電焊、X射線等影響的場所中使用。

　　感溫型探測器做為火災形成早期(早期、中期)報警非常有效。因其工作穩定，不受非火災煙霧氣塵等干擾。凡無法應用感煙探測器、允許產生一定的物質損失、非爆炸性的場合都可采用感溫型探測器。特別適用于經常存在大量粉塵、煙霧、水蒸氣的場所及相對濕度經常高于95%的房間，但不宜用于有可能產生陰燃火的場所。

　　根據房間高度選擇探測器

　　4.2手動報警按鈕

　　手動報警按鈕，亦稱手動報警開關。

　　手動報警按鈕的作用

　　火災自動報警系統應有自動和手動兩種觸發裝置。各種類型的火災探測器是自動觸發裝置，而手動火災報警按鈕是手動觸發裝置。

　　4.3消火栓按鈕

　　消火栓報警開關安裝于消火栓內的。當發生火災使用消火栓滅火時，手動操作消火栓報警開關，可以向消防控制中心發出報警信號，同時啟動有關消防設備。其線制為：報警功能二總線，由二進制撥碼開關設置地址碼，直接啟泵功能四線制，包括啟泵和點亮啟泵指示燈各二根線。

　　4.4短路隔離器

　　短路隔離器，亦稱總線隔離器。

　　短路隔離器的作用

　　短路隔離器用在傳輸總線上，對各分支線作短路時的隔離作用。她能自動使短路部分兩端呈高阻態或開路狀態，使之不損壞控制器，也不影響總線上其它部件的正常工作，當這部分短路故障消除時，能自動恢復這部分回路的正常工作，這種裝置叫短路隔離器。

　　短路隔離器的適用場所

　　(1)一條總線的各防火分區；

　　(2)一條總線的不同樓層；

　　(3)總線的其它分支處；

　　(4)下接部件(手段開關、模塊)接地址號個數小于等于30個；

　　(5)下接探測器個數小于等于40個；

　　(6)下接中繼器不超過一個。

　　4.5區域顯示器

　　區域顯示器的作用及適用范圍

　　區域顯示器顯示來自報警器的火警及故障信息，適用于各防火監視分區或樓層。

　　區域顯示器的功能及特點

　　(1)具有聲報警功能。當火警或故障送入時，將發出兩種不同的聲報警(火警為變調音響，故障為長音響)。

　　(2)具有控制輸出功能。具備一對無源觸電，其在火警信號存在時吸合，可用來控制一些警報器類的設備。

　　(3)具有計時鐘功能。在正常監視狀態下，顯示當前時間。

　　(4)采用壁式結構，體積小，安裝方便。
