《建筑防火設計規范》GB50016-2014第10.1.6條是強制性條文，條文規定，消防用電設備應采用專用的供電回路，當建筑內的生產、生活用電被切斷時，應仍能保證消防用電。備用消防電源的供電時間和容量，應滿足該建筑火災延續時間內各消防用電設備的要求。

　　下面重點討論消防用電設備的專用供電回路，及切除非消防用電后仍能保證消防用電的實現方案。

　　需要申明：實現規范第10.1.6條的功能有許多方案，本文僅列舉出六個方案供電討論。

　　方案1:

圖1消防負荷與非消防負荷分組供電

　　方案1將消防負荷與非消防負荷分組供電，分組明確，系統簡潔。非消防負荷設有總斷路器2QF和3QF，并設有母聯斷路器5QF。消防負荷自有消防母線，分別通過消防負荷總斷路器1QF和4QF與主母線聯絡，消防負荷不設母聯。

　　火災時通過分?jǐn)?QF和3QF斷路器實現切除非消防負荷，“切非”操作簡單、方便，便于緊急情況下消防隊員操作。

　　方案2:

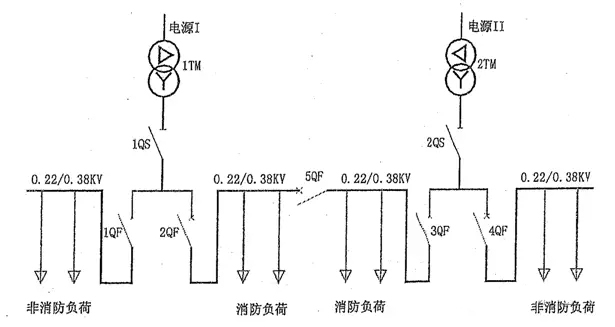

　　方案2與方案1類似，也將消防負荷與非消防負荷分組供電，系統簡潔。與方案1相反，消防負荷設有總斷路器2QF和3QF，并設有母聯斷路器5QF，提高了消防負荷供電的靈活性。非消防負荷為單獨的母線，分別通過總斷路器1QF和4QF與主母線聯絡，非消防負荷不設母聯。

　　火災時通過分?jǐn)?QF和4QF斷路器實現切除非消防負荷，“切非”操作同樣簡單、方便，便于緊急情況下消防隊員操作。

　　方案3:

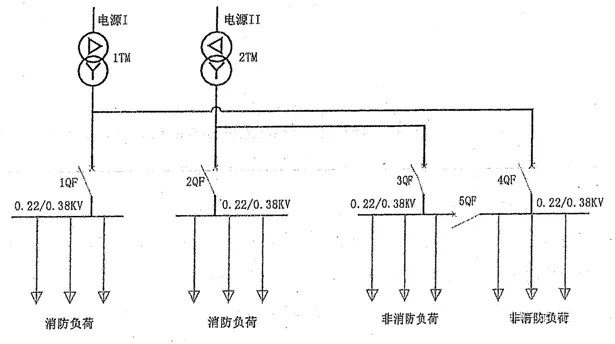

　　方案3也為消防負荷與非消防負荷的分組供電方案，兩類負荷自變壓器低壓側各自形成兩個低壓供電方案，分組清晰。非消防負荷設有總斷路器3QF和4QF，并設有母聯斷路器5QF。消防負荷的總斷路器為1QF和2QF，圖示沒有母聯，也可設母聯。

　　火災時通過分?jǐn)?QF和4QF斷路器實現切除非消防負荷，“切非”操作簡單、方便，便于緊急情況下消防隊員操作。

　　使用該方案時，應注意以下問題：由于消防負荷平時不使用，或使用容量很小，長期以往有可能造成消防配電系統的設備、線路等絕緣下降（因項目、地區而異）。按照相關要求，需定期檢測線路和設備的絕緣。

　　方案4:

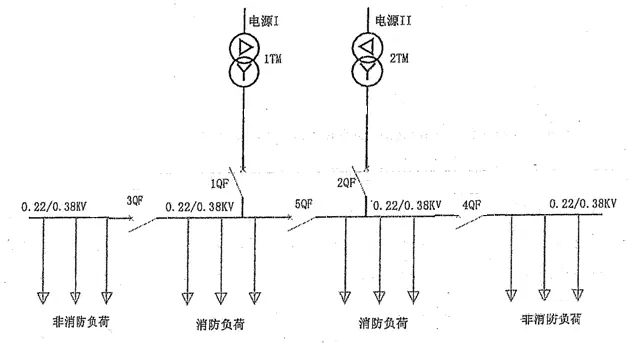

　　方案4與方案2相類似，但比方案2更簡潔、簡單。

　　火災時通過分?jǐn)?QF和4QF斷路器實現切除非消防負荷，顯然，“切非”操作非常簡單、便利，緊急情況下消防隊員很容易操作。

　　方案5:

　　方案5，消防負荷與非消防負荷混合在同一母線段上，沒有上面各方案采用分組供電。好處是系統極其簡單，造價低。但火災時“切非”比較復雜，非消防負荷回路需配分勵脫扣器，對設計、板廠、調試等要求很高。

　　方案6:

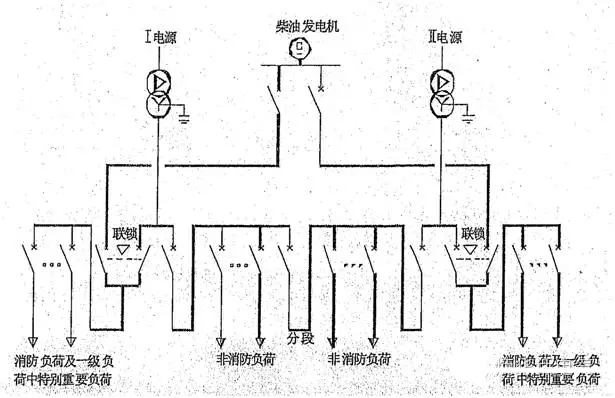

　　方案6是在方案1基礎上增加自備電源，對消防負荷、一級負荷中特別重要負荷提供第三電源，自備電源與市電之間設置聯鎖，防止誤并列。

　　可以類推，方案2~5也可增加自備電源。

　　結論：

　　1、方案有多種多樣，遠不止上述六種；

　　2、上述方案沒有好壞之分，只要用到合適的場所、揚長避短就是好方案。
