警告：

　　1、安裝TX3217中繼模塊之前，必須切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

　　2、在監視信號輸入線的末端(遠離模塊端)必須并聯一個6.8kΩ/1W的終端電阻。

　　1、安裝方法：

　　TX3217中繼模塊采用明裝方式，分為進線管明裝和進線管暗裝，安裝時只需拔下模塊，從預埋盒的進線孔中穿入電纜并接在模塊底座的相應端子上，再插好模塊即可安裝好，安裝示意圖如下圖所示：

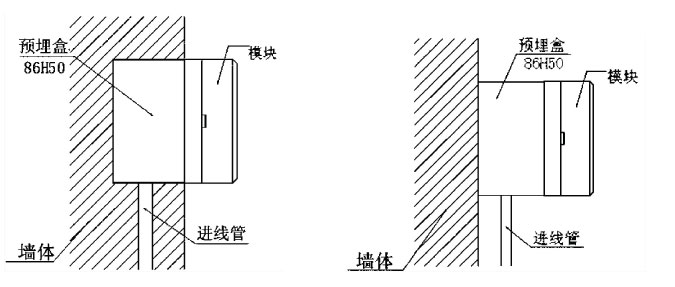

TX3217 安裝示意圖

　　2、接線方法：

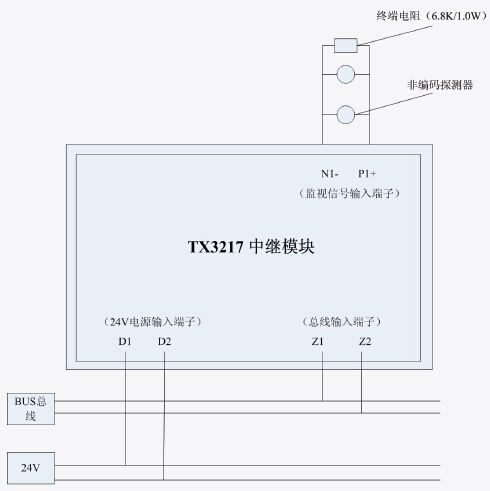

TX3217 接線示意圖

　　3、布線要求:

　　總線(BUS)采用RVS-2×1.0mm²或1.5mm²線；DC24V電源線采用BV-2×1.5mm²或2.5mm²線；輸入線

　　采用RVS-2×1.0mm²或1.5mm²線。穿金屬管(線槽)或阻燃PVC管敷設。
