警告：JTY-GM-TX3101安裝點型光電感煙火災探測器之前，請切斷回路的電源并確認全部底座已安裝牢靠。

　　1、安裝方法：

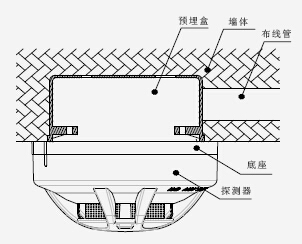

　　點型光電感煙火災探測器安裝示意圖如圖所示，預埋盒可采用86H50型標準預埋盒。

JTY-GM-TX3101 安裝示意圖

　　2、布線要求：采用RVS-2×1.0mm²或1.5mm²線；穿金屬管(線槽)或阻燃PVC管敷設。

JTY-GM-TX3101 接線示意圖
