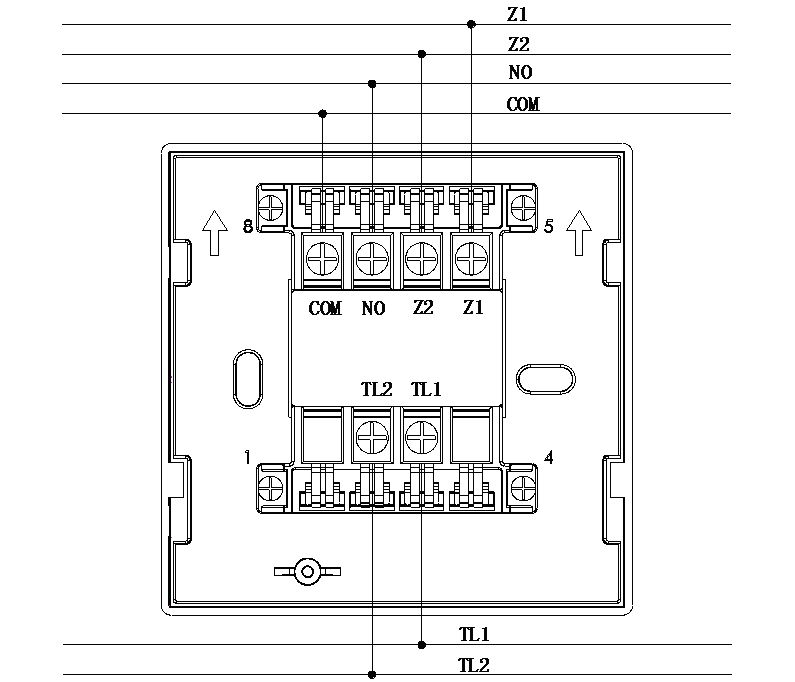

1、J-SJP-M-TX3140手動火災報警按鈕接線示意圖：

J-SJP-M-TX3140 手動火災報警按鈕接線示意圖

　　2、J-SJP-M-TX3140接線方法如圖：

　　Z1、Z2：與報警控制器信號總線連接，無極性。

　　NO、COM：額定DC30V/100mA無源輸出端子，當報警按鈕按下時，輸出觸點閉合信號，可直接控制外部設備。

　　TL1、TL2：與消防電話系統(tǒng)連接，無極性。

　　3、J-SJP-M-TX3140布線要求：

　　總線(Z1、Z2)采用RVS-2×1.0mm²或1.5mm²線；觸點線(NO、COM)采用BV-2×1.0mm²或1.5mm²線；

　　消防電話線(TL1、TL2)采用RVVP屏蔽線，截面積≥1.0mm²。穿金屬管（線槽）或阻燃PVC管敷設。
