GM613輸入/輸出模塊輸出端可以設置成有源或無源兩種輸出方式，輸入端可以設置成常開、常閉和無回答三種方式，作為無源輸出使用時，不用單獨外接電源線，本文主要介紹了GM613模塊接線說明。

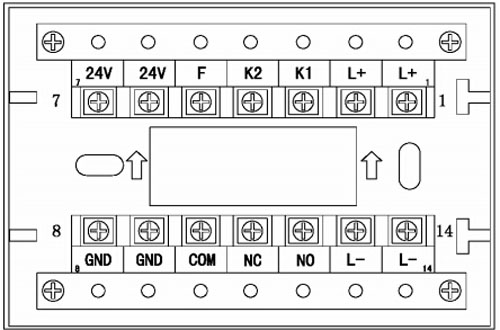

GM613輸入/輸出模塊端子圖

　　注：L+、L-：信號總線分極性，安裝時請注意；

　　24V、GND：24V電源輸入端；

　　K1、K2：回答信號輸入端；

　　COM：公共觸點(24V輸出負)；

　　F：24V輸出正；

　　NO：常開觸點；

　　NC：常閉觸點

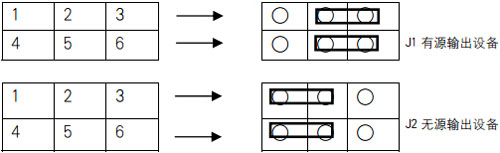

　　當模塊設置為有源輸出時，模塊后面的兩個插針須跳接到2、3和5、6端；當模塊設置為無源輸出時，模塊后面的兩個插針須跳接到1、2和4、5端，出廠跳線設置為1、2和4、5(如上圖所示)，更改插針設置同時需要設置模塊的工作方式。
