GM612輸入模塊地址采用電子編碼寫入，內置CPU，內置產品類型識別碼，本文介紹的是GM612模塊編碼的工作方式設置。

　　常開輸入檢測短路、開路，工作方式設為：120；

　　常開輸入僅檢測開路，工作方式設為：121；

　　常開輸入不檢測短路、開路，工作方式設為：122(122為出廠默認值)；

　　常閉輸入檢測短路、開路，工作方式設為：125；

　　常閉輸入僅檢測開路，工作方式設為：126；

　　常閉輸入不檢測短路、開路，工作方式設為：127；不檢測短路、開路故障時，不接適配器。

　　當工作方式設為120或125時，需配接本公司產品GM621終端適配器(白色)，接線如圖

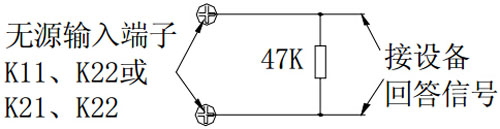

　　當工作方式設為121或126時，需在兩無源輸入端子間串接一個47KΩ/(1/4W)電阻，接線如圖

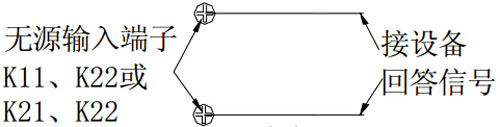

　　當工作方式設為122或127時，兩無源輸入端子直接與回答信號相連，接線如圖
