JSA-PM-GM601B手動火災報警按鈕采用插拔式模塊設計，安裝方便，可聯(lián)動現(xiàn)場外部設備（如聲光報警器、警鈴、門燈等），本文主要介紹了JSA-PM-GM601B手報的安裝接線示意圖。

　　1、安裝步驟

　　將導線從GM600底座背面穿過方孔，用Ф4自攻螺釘將底座固定在86H50型預埋盒上，待接好線后將JSA-PM-GM601B插接于底座上，底座安裝時應注意方向，底座上標有安裝向上標志。

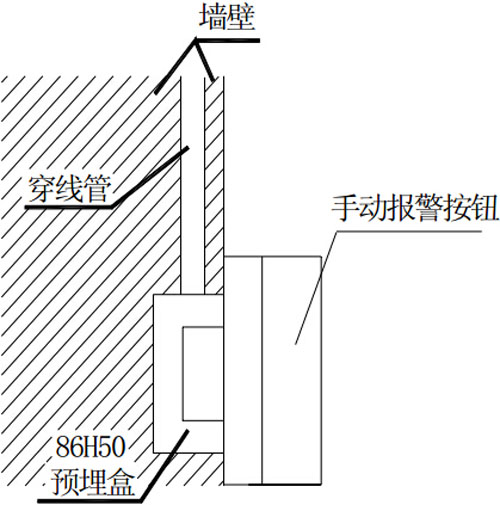

JSA-PM-GM601B手動火災報警按鈕安裝示意圖

　　2、端子接線說明

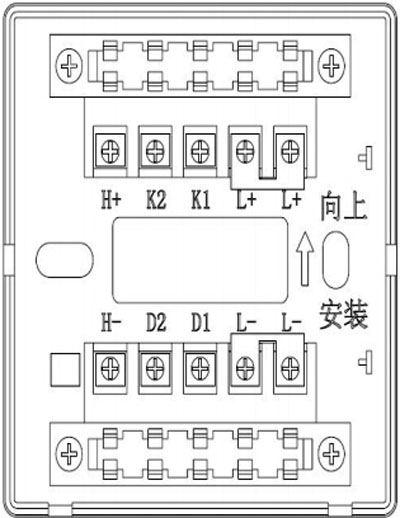

JSA-PM-GM601B手動火災報警按鈕端子示意圖

　　L+、L-：信號總線分極性；

　　K1、K2：無源輸出端子，當報警按鈕按下時，無源觸點閉合，可直接控制外部設備；

　　D1、D2：與火警電話線連接；

　　H+、H-：未用
