A715/UVIR2探測器基于產品安全和防爆安裝規程的要求，在產品現場安裝和測試時，不得帶電作業，需使用符合防爆要求的護套電纜連接，電纜內部導線線徑應當≥1mm²，本文介紹的是A715/UVIR2探測器的接線示意圖。

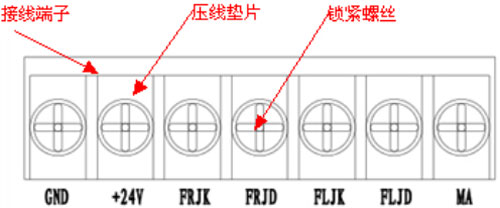

　　1、A715/UVIR2紅外紫外復合火焰探測器端子圖

A715/UVIR2紅外紫外復合火焰探測器端子圖

　　端子FLJD和FLJK，連接探測器故障輸出觸點，當探測器發生傳感器故障或供電電源等故障時觸電斷開，端子FRJD和FRJK，連接探測器火警輸出觸電，當探測器報警時觸電閉合。

　　端子+24V，探測器供電電源正極，端子GND，探測器供電電源負極，端子MA，探測器4-20毫安電流環輸出。

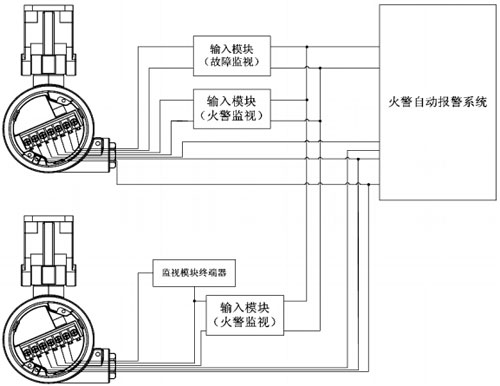

　　2、A715/UVIR2火焰探測器系統接線示意圖

A715/UVIR2火焰探測器系統接線示意圖
