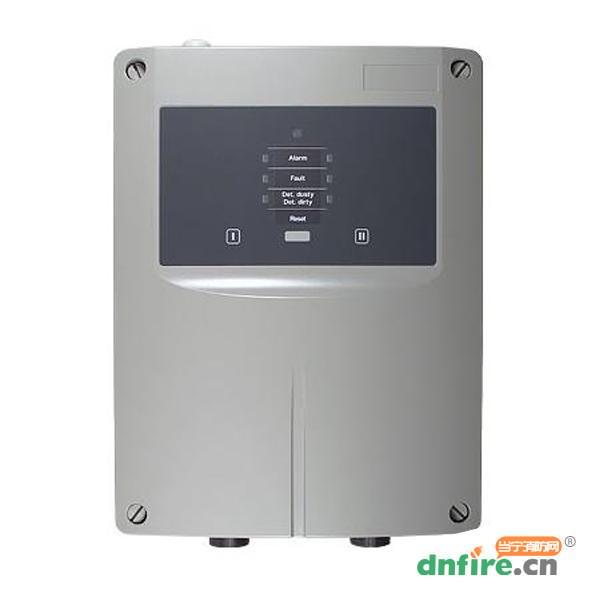

ASD535吸氣式感煙火災探測器包括一個探測器外外殼和一個采樣管網絡，采樣管是由外直徑為25mm，內直徑為20mm的硬質PVC或ABS管制成，采樣管有多個采樣孔，每個孔的尺寸應保證提取的空氣量相同，本文主要介紹了ASD535探測器外殼的機械設計。

　　ASD535探測器外殼的蓋子可以通過四個快拆旋轉鎖打開。在探測器外殼下部的中間區域有另外兩個安裝點，用于安裝快拆旋轉鎖，所以當設備打開時，可以將外殼蓋子重新扣緊，以便進行試運行或維護。

　　ASD535探測器外殼包括與采樣孔相連的高速風機，確保不間斷地向探測器外殼提供空氣，氣流監控探測采樣管中每個管網中是否存在任何管阻塞或損壞。

　　ASD535探測器外殼中有兩個腔室放置煙霧傳感器，煙霧傳感器和風機中的空氣通道與探測器外殼中的其他零件分離；所以在試運行和維護過程中，即使是在探測器蓋子打開的情況下，ASD535也可繼續執行其功能而不受影響。

　　根據設備的版本不同，探測器外殼蓋包含BCB35印刷電路板(無煙霧濃度指示器)或ACB35(帶煙霧濃度指示器)，使用預定義的標簽條粘貼在控制部件上。對于旋轉180°的設備安裝位置，標簽條也應可隨之旋轉。

　　ASD535有四種可用的版本：
