SSDH-J610電氣火災監控設備采用模塊化組板技術，優化了人機接口界面，同時具有一定的控制功能，這一切使整個系統易于安裝、調試及維護，本文介紹的是SSDH-J610監控設備的安裝接線。

　　1、SSDH-J610電氣火災監控設備工程布線要求：

　　●一個監控設備最多配接128臺探測器。

　　●監控設備與探測器之間的通訊線應采用雙絞線，且線徑不得小于1.5mm2，通訊線敷設距離最長應小于1200m，如果通訊線的使用距離超過1200m，應增加中繼器，當系統應用在強干擾場所時，通訊線應采用屏蔽雙絞線，屏蔽雙絞線的屏蔽層應良好接大地。

　　●當監控設備與現場最遠的探測器之間的距離超過500m時，監控設備主板與最遠的探測器主板上的通訊終端電阻應設置為“ON”。

　　●監控設備在安裝前，需進行外觀檢查和開機試驗，方法如下：

　　將監控設備從包裝箱內取出，進行外觀檢查，看看機內的禁固件是否有松動現象，各接插件的連接是否可靠。開機試驗項目：將2-3臺探測器接入監控設備，進行火災報警、故障報警、聯動、報警優先、消音、自檢、復位試驗，然后進行調時、主備電轉換試驗，檢驗合格后方可安裝并接線。

　　2、SSDH-J610電氣火災監控設備接線端子圖

　　SSDH-J610電氣火災監控設備有上下兩排端子，下面是兩排端子的接線圖示：

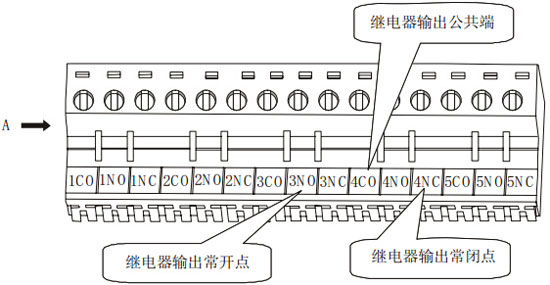

SSDH-J610電氣火災監控設備A端子排接線指示圖

SSDH-J610電氣火災監控設備B端子排接線指示圖
