SSDH-S612剩余電流式電氣火災監控探測器端子接線圖
SSDH-S612剩余電流式電氣火災監控探測器能通過對下級傳送的信號進行智能分析處理，由此可判斷下級終端每一只電流互感器的狀態，并通過RS485通訊網絡將下級終端每一只電流互感器的故障、報警等信息發送給上級，完成監控、報警的綜合處理，本文介紹的是SSDH-S612探測器的端子接線圖。
SSDH-S612剩余電流式電氣火災監控探測器的上下各有一排端子，下面是各排端子的接線示意圖。

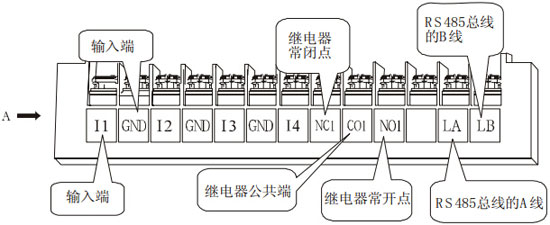

SSDH-S612剩余電流式火災探測器A排端子接線圖

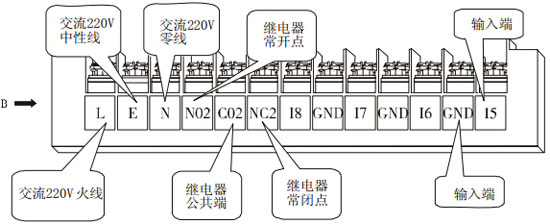

SSDH-S612剩余電流式火災探測器B排端子接線圖
RS485A、RS485B：信號總線端子，主要用于與控制器進行通訊使用。
常開(閉)端子：繼電器輸出端子
交流220V端子：為設備正常使用提供供電電源
輸入端子：為設備動作信號輸入端
