GA501可燃氣體探測器采用掛片壁掛安裝方式，安裝簡單，接線方便，本文介紹了GA501探測器的安裝方式及端子圖示。

　　當探測液化氣時，一定要安裝在離地面小于1米處；當探測天然氣或者人工煤氣時，一定要安裝在離天花板小于1米處。

　　在墻壁上相距40-45mm(螺釘孔位置)的安裝孔上，用膨脹管和螺釘固定報警器底座掛板。連接電源線和輸出信號線。然后將報警器從上向下掛在底座上，接通電源即可工作，下面介紹的是聯網型的端子接線圖。

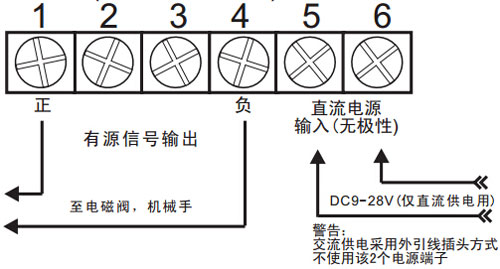

　　1、聯網型有源報警(電磁閥，機械手)輸出端子接線圖

GA501探測器聯網型繼電器有源報警輸出端子接線圖

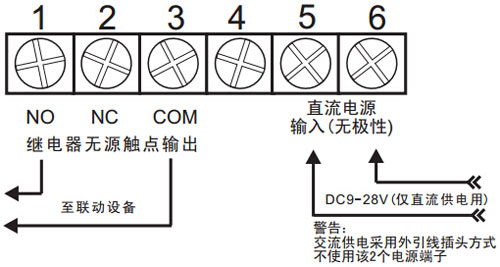

　　2、聯網型繼電器無源報警輸出端子接線圖

GA501探測器聯網型無源報警輸出端子接線圖

　　警告：

　　探測器不能安裝直接受灶具等產生的排氣、蒸汽、油煙影響的地方；以及靠近給氣口、排風扇、房門等風量流動大的地方。

　　報警器嚴禁與油漆、酒精接觸，屋內有這兩種氣體時應立即將報警器隔離，以防止損壞傳感器。
