GST-BF003I點型可燃?xì)怏w探測器通過三芯電纜與處在安全區的可燃?xì)怏w報警控制器連接，其中兩根線為DC24V電源線，另一根為4mA～20mA信號線。本探測器防爆標志為ExdIICT6，適用于石油、化工、機械、醫藥、儲運等行業爆炸危險環境的1區和2區，不適用于0區及煤礦井下環境。

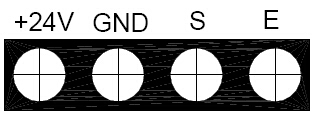

　　GST-BF003I點型可燃?xì)怏w探測器端子接線：

　　+24V、GND：接可燃?xì)怏w報警控制器DC24V電源，+24V接D+，GND接D-

　　S：4mA～20mA信號輸出端

　　E：探測器機殼保護地端子

　　GST-BF003I點型可燃?xì)怏w探測器布線及安裝要求:

　　GST-BF003I點型可燃?xì)怏w探測器安裝方式與GST-BF003M點型可燃?xì)怏w探測器相同。

　　GST-BF003I點型可燃?xì)怏w探測器必須與可燃?xì)怏w報警控制器相連構成可燃?xì)怏w監測報警系統，連接探測器和可燃?xì)怏w報警控制器的電纜應使用阻燃銅芯多股導線的電纜，在1區和2區，線芯截面均應不小于1.0mm2，電纜外徑為φ8mm～φ10mm，所用電纜還應符合使用環境的其他要求，如耐熱、耐腐蝕、防火等。無特殊要求時，可使用RVV3×1.5。線路走向等都應符合相應爆炸危險環境的要求。電纜線路在爆炸危險環境中嚴禁有中間接頭，在特

　　殊情況下，電纜線必須安設中間接頭時，只允許在2區內采用相應的防爆接線盒（BHD51-3/4B型）加以保護，方可進行中間連接。
