SSDH-J610電氣火災監控設備操作說明
SSDH-J610電氣火災監控設備正常運行時，主電指示燈點亮，系統巡檢指示燈閃亮，時鐘正常走時，其他燈均不亮，也無任何音響。
操作級別設定：監控設備設有3個操作級別，消音鍵可由任何人進行操作，用于消除監控設備發出的音響，消防值班人員或工程調試人員通過鍵盤鎖可以進行監控設備復位、系統設置、自檢等操作，專業人員可以通過工具打開監控設備進行維修或軟硬件設置。

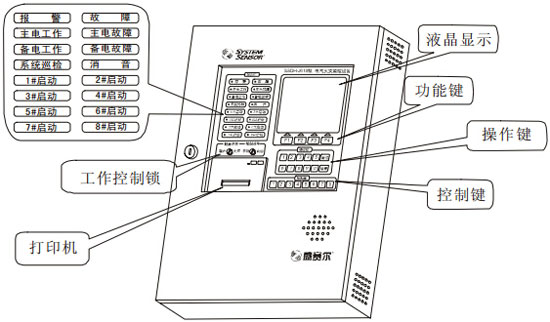

SSDH-J610電氣火災監控設備面板圖
按鍵說明：
控制選擇開關：自動聯動或手動聯動控制選擇開關，當控制選擇開關處于“自動”位置時，監控設備可以自動聯動外部設備，當控制選擇開關處于“手動”位置時，監控設備不能自動聯動外部設備，可以通過面膜上的操作鍵手動啟動、停止外部設備。
鍵盤開關：鍵盤操作控制開關，當鍵盤開關處于“允許”位置時，可以操作監控設備操作面板上的所有按鍵，當鍵盤開關處于“禁止”位置時，除消音鍵外，監控設備操作面板上其他所有的按鍵均不起作用，監控設備不執行其他任何操作指令。
消音：清除音響，在監控設備發出音響時，按下此鍵消除音響。
F1-F4鍵：組合功能鍵，在不同的菜單下，該按鍵的功能不同，操作者可以根據提示進行相應的操作。
操作鍵區的數字0-9：數字鍵，配合F1-F4組合功能鍵，進行數字輸入和設置。
控制鍵區的數字1-8：控制鍵，1-8分別對應1-8號繼電器的控制，包括手動啟動、手動停止。
復位：在鍵盤開關處于“允許”位置下，按下該鍵，對監控設備進行復位操作，消除所有火警、故障、聯動。
監控設備密碼：119
操作說明：
系統設定：輸入監控設備配接的探測器數量，輸入數字在1-128之間，其它數字無效，注意探測器地址必須連續編址，中間不許空號，否則監控設備會報出探測器地址故障，按下確認鍵登記，按下取消鍵退出。
時間設定：按下取消鍵退出，依照光標提示用數字鍵0-9輸入年-月-日-時-分后自動退出。
歷史記錄：用F2(上頁)F3(下頁)鍵查詢歷史記錄，按下取消鍵退出。
系統自檢：系統聲光自檢后自動退出。
打印設定：按下相應的“開/關”控制功能鍵更改打印設定，按下取消鍵退出。
