SSDH-C615測溫式電氣火災監控探測器顯示面板介紹
SSDH-C615測溫式電氣火災監控探測器的顯示面板由4位數碼管、4個按鈕和8路通道顯示組成，本文是對它們的詳細介紹。

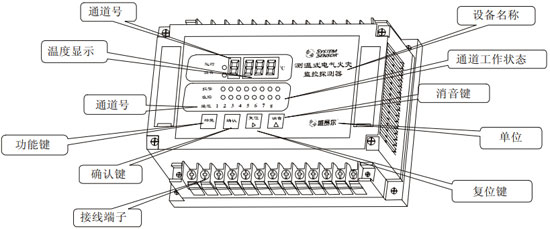

SSDH-C615測溫式電氣火災監控探測器顯示面板
4位數碼管介紹：在運行狀態時，第一位數碼管顯示的是當前處于的通道數，后三位：若探頭正常時，顯示的是當前通道數所測的溫度值，若探頭不存在或故障時，顯示“Err”；在設定狀態時，若第一位數碼管顯示“d”時，后三位數碼管顯示的是該模塊的本機地址，若第一位顯示“1”時，則表示當前處于1通道，后三位顯示的是該通道所設定的火災報警閾值。
4個按鈕介紹：該部分由功能鍵、確認鍵、復位/移位鍵、消音/加一鍵組成。功能鍵：用來進行界面切換；確認鍵：用來保存設定值；復位/移位鍵：在設定狀態時，用來移動閃爍位，在運行狀態時，用來復位所有的指示燈(運行燈除外)、繼電器及消除音響；消音/加一鍵：在設定狀態時，用來對閃爍位進行加一操作，在運行狀態時，用來進行消音及復位繼電器。
