SSDH-S612剩余電流式電氣火災監控探測器工作原理
SSDH-S612剩余電流式電氣火災監控探測器作為電氣火災監控系統信號處理的中繼部分，能通過對信號的智能分析處理，監控互感器的狀態發出報警等信息，本文主要介紹的SSDH-S612探測器的工作原理。
SSDH-S612電流探測器內部電路由單片機、數據存儲器、人機對話電路、回路接口電路、多機通訊接口電路等組成，單片機功能強，指令豐富，是廣為應用的優秀芯片；人機對話電路主要是由按鍵輸入電路、顯示驅動電路、指示燈顯示電路及數碼管顯示電路組成，通過這些電路可設定電流互感器的火災報警閾值，顯示測量的電流值，指示電流互感器的狀態(即故障狀態、火災報警狀態、正常工作狀態)，回路接口電路可接收處理下級終端電流互感器傳遞過來的信號，多機通訊接口電路可將本機下級終端每只電流互感器的信息(包括電流值、互感器狀態)發送給上級SSDH-J610型電氣火災監控設備。

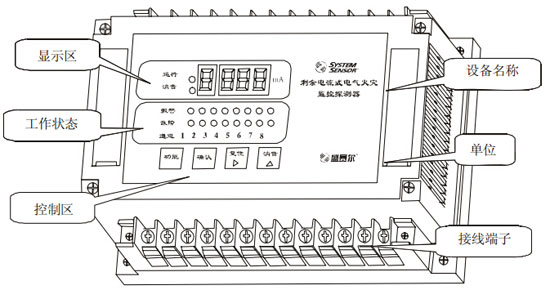

SSDH-S612剩余電流式電氣火災監控探測器
SSDH-S612電流探測器循環采集下級終端電流互感器傳遞過來的信號，當判斷出電流互感器故障時，與此相應的故障指示燈就會點亮，并且蜂鳴器發出斷斷續續的鳴叫聲，直到故障排除或值班人員通過“復位”鍵手動消除后，故障指示燈才會熄滅；當判斷出互感器電流值超出火災報警閾值時，電流探測器就會發出聲、光報警信號，值班人員按“消音”鍵消除音響，然后按電流探測器指示的通道到現場進行相應處理，在現場情況未處理完畢之前，若再有其他通道互感器的電流值超出火災報警閾值時，音響就會繼續響，同時該通道的指示燈點亮，現場情況處理完畢，值班人員需通過按“復位”鍵，才能使電流探測器恢復到正常工作狀態。
