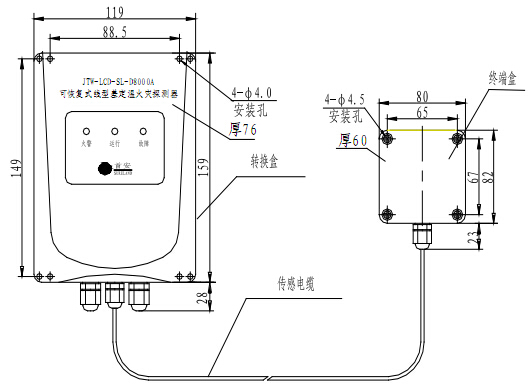

一、JTW-LCD-SL-D8000A可恢復式線型差定溫火災探測器外形尺寸及安裝示意圖

JTW-LCD-SL-D8000A可恢復式線型差定溫火災探測器

　　二、JTW-LCD-SL-D8000A可恢復式感溫電纜探測器安裝

　　(1)傳感電纜安裝要求

　　a.傳感電纜應以連續的無抽頭或無分支的連接布線方式安裝，并嚴格按照設計要求進行施工,如確需中間接頭時，必須使用專用的感溫電纜中間接線盒；

　　b.傳感電纜可以采用直線式、纏繞式或正弦波式敷設，為提高探測靈敏度盡量采用與被保護對象的接觸式安裝，安裝時宜采用專用夾具；

　　c.傳感電纜安裝過程中要求避免重力擠壓沖擊；

　　d.安裝時嚴禁硬性彎曲（彎曲半徑要大于0.2m）、扭轉傳感電纜；

　　e.傳感電纜安裝完畢后，應沒有破損、劃傷等現象，確保防水性能，并測量絕緣狀況良好；

　　f.嚴禁在溫度超過最高使用環境溫度的環境中使用該傳感電纜。

　　(2)轉換盒與終端盒的安裝

　　a.轉換盒安裝在室內時，應將其固定在現場附近的墻壁上或金屬框架上；采用集中安裝的原則，距地高度應在1.5m左右；

　　b.轉換盒安裝在室外時，應有外罩防雨箱；

　　c.轉換盒應安裝在明顯便于觀察、維護的位置，并設醒目標志牌；

　　d.安裝轉換盒、終端盒時，必須保證盒體的密封性能，以保證達到探測器各部分的防護等級。否則，將使探測器可靠性下降，降低探測器的性能，并導致探測器誤報火警或故障情況的發生。

注：JTW-LCD-SL-D8000A可恢復式線型差定溫火災探測器咨詢及購買可直接致電：400-003-0119
