DH-GSTN5300剩余電流式電氣火災監控探測器DH-GSTN5300/22F為主型，DH-GSTN5300/3、DH-GSTN5300/5、DH-GSTN5300/7、DH-GSTN5300/9、DH-GSTN5300/11、DH-GSTN5300/12F、DH-GSTN5300/5K、DH-GSTN5300/7K、DH-GSTN5300/11K為分型。

　　DH-GSTN5300剩余電流式電氣火災監控探測器信號處理模塊的安裝介紹如下：

　　1、信號處理模塊導軌安裝方式安裝過程：

　　第一步：安裝35mm標準導軌，將導軌安裝在配電箱安裝襯板或配電柜橫(或立)梁上。

　　第二步：將信號處理模塊卡上導軌。

　　第三步：連接電纜。

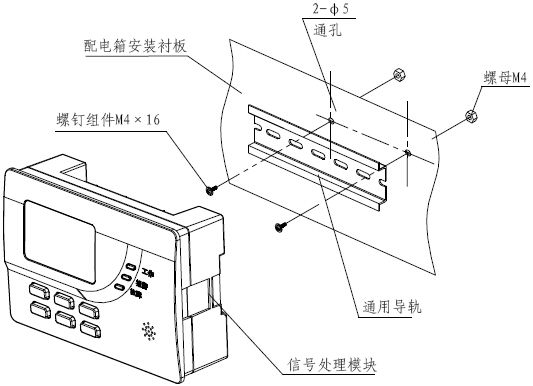

信號處理模塊導軌安裝圖

　　2、信號處理模塊面板安裝方式安裝過程：

　　第一步：在安裝位置上先加工一個長方孔(138mm×92mm)；

　　第二步：將信號處理模塊從前方裝入，再從安裝面板后方用2個固定片將其固定。

　　第三步：連接電纜。

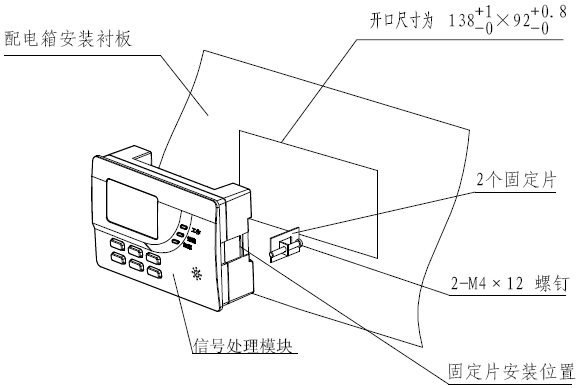

嵌裝于箱體面板上
