一、回路卡型號名稱

　　JB-HB-GST484火災報警控制器(聯動型)雙回路板、JB-HB-GST242火災報警控制器(聯動型)單回路板

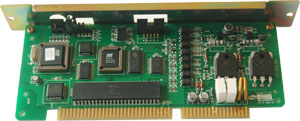

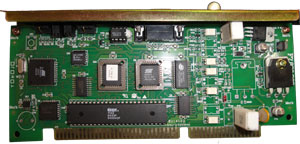

JB-HB-GST484火災報警控制器(聯動型)雙回路板     JB-HB-GST242火災報警控制器(聯動型)單回路板

　　二、特點

　　JB-HB-GST484和JB-HB-GST242回路卡用以拓展GST500、GST5000、GST9000型火災報警控制器的回路數。

　　所謂的火災報警控制器回路卡其實就是回路板，回路板分為單回路板和雙回路板。

　　單回路板，每個回路含242個地址編碼點，也就是最大可以帶242個外圍設備。

　　雙回路板，每個雙回路含484個地址編碼點，安裝于火災控制器主機內，最大可帶編碼型外圍設備484個。

　　三、技術指標差異對比

型號	JB-HB-GST484	JB-HB-GST242
工作電壓	DC24V，電壓范圍DC20V~DC28V	DC24V，電壓范圍DC20V~DC28V
工作電流	靜態≤400mA，最大800mA	靜態≤200mA，最大400mA
回路	可增加提供n路（n=2）回路	可增加提供n路（n=1）回路
傳輸距離	面積≥1.0mm2的屏蔽雙絞線，每個回路的傳輸距離＜1.2km	面積≥1.0mm2的屏蔽雙絞線，每個回路的傳輸距離＜1.2km
外形尺寸	213.0mm（長）×152.5mm（寬）×60.0mm（高）	213.0mm（長）×152.5mm（寬）×60.0mm（高）
安裝方式	可安裝于控制器主機箱	可安裝于控制器主機箱
