NFS2-3030火災報警控制器（聯動型）作為諾帝菲爾NOTlFlER最新的ONYX系列中的一員，NFS2-3030是一個帶有32位微處理器的高性能大型火災報警控制器。它采用模塊化的系統架構，系統配置靈活方便。NFS2-3030控制器可以單機使用，也可以接入NFN網絡，組成集中和分散報警控制相結合的火災報警控制網絡，從而滿足任何規模的建筑物對火災報警控制系統的要求。

　　NFS2-3030火災報警控制器（聯動型）的編程采用完全現場編程或用VeriFire編程工具離線編程兩種方式。如果是首次編程或重要改變或增加一些設備，請按下面推薦的編程順序，防止發生錯誤而耽誤時間。記錄下系統中每一個探測器、模塊、告警器和軟件分區的精確信息，注意軟件的類型。對于廣播系統，還需要注意AMG告警器點的命令?？刂破鞯木幊炭梢栽诎惭b完畢上電后使用VeriFireTools™下載到控制器。安裝和上電步驟參見火災報警控制器的操作手冊。所有系統底板必須物理安裝。

　　下面筆者帶你一起簡單了解NFS2-3030火災報警控制器（聯動型）的編程。

　　一、現場編程。

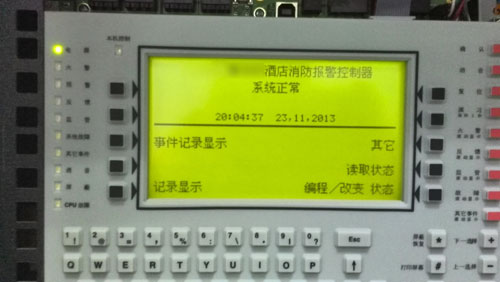

　　NFS2-3030火災報警控制器（聯動型）正常工作狀態如下：

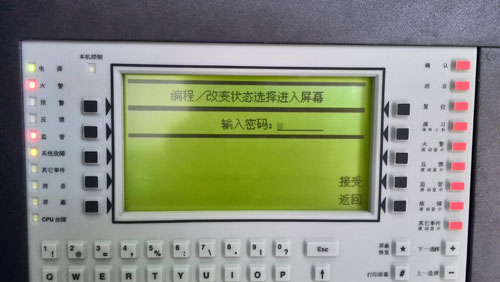

　　輸入編程密碼。

　　NFS2-3030有兩個密碼等級：管理員和用戶。只有一個管理員賬戶，可以進入所有的系統程序。用戶不能改變其他或自己的密碼設置，只能進入改變狀態屏幕。改變狀態允許改變操作參數，如探測器靈敏度、時間/日期或步行測試。

　　注意：除故障外所有的事件都會在編程期間告警。當告警事件發生時，控制器將自動退出編程菜單，事件記錄菜單自動彈出。

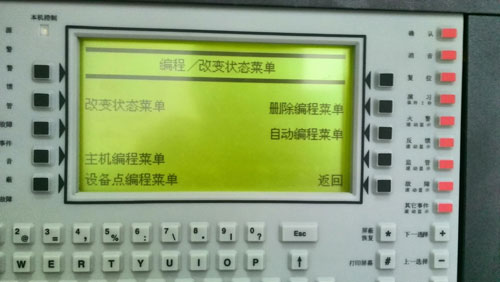

　　輸入密碼后進入編程主菜單。

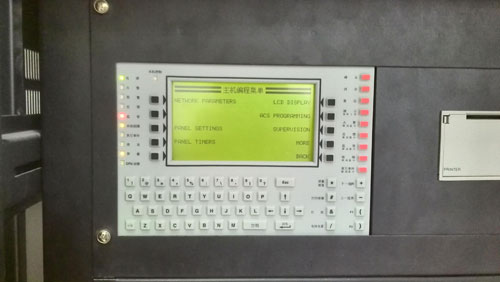

　　1、主機編程菜單

　　進入主機編程菜單鍵后?？梢栽O(shè)置控制器的網絡參數?？刂破髟O(shè)置鍵（PanelSetting）進行控制器設置?？刂破鞯臅r(shí)間。LCD顯示設置，允許用戶改變其對比度并選擇是否打開背光。ACS編程。用于定義遠程器件和點的功能。ACS設備包括火災顯示盤和總線操作盤。EIA-485ACS回路最多可允許32個告警設備。另外，一些設備還可接擴展設備。

　　還可以對每個回路進行編程，設備回路的工作模式。事件記錄，該菜單可選擇是否將非火警動作和輸出動作計入歷史文件。假日菜單，該菜單可建立最多15個假日列表，通常與每周事件設置表（OccupancySchedule）一起使用。

　　2、設備點編程菜單

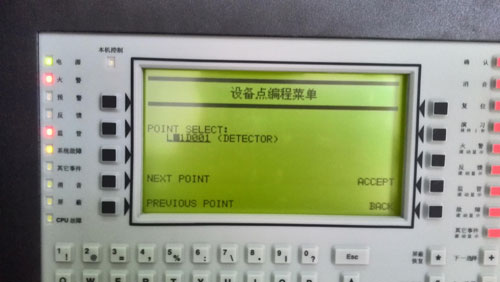

　　按面板上設備點編程菜單鍵。當在點編程菜單，選擇了探測器后進入下面菜單。按ACCEPT進入點設置菜單。

　　進入探測器或者模塊的定義狀態。

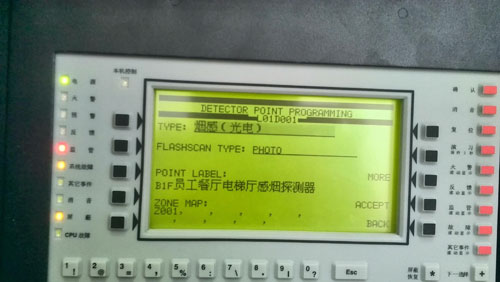

　?。?）探測器編程：

　　TYPE，設置探測器的類型是感煙探測器還是感溫探測器；

　　FLASHSCANTYPE，選擇是光電還是離子；

　　POINTLABEL，按該鍵在光標位置輸入可在信息欄顯示的最多20字符的點注釋。如果沒有注釋，默認顯示點的地址。

　　EXTENDEDLABEL，按該鍵在光標位置輸入最多12字符的點的擴展注釋，以便更進一步說明該點的位置或狀態。

　　ACCEPT，按該鍵保存當前設置。

　?。?）模塊點編程，輸入模塊地址將進入模塊點的編程菜單。

　　在MODULETYPE，按該鍵選擇CONTROL（控制）或MONITOR（監視）。

　　TYPECODELABEL，按該鍵可翻看和選擇點的類型：將光標停在選定的位置。

　　FLASHSCANCODELABEL：按該鍵可翻看和選擇點的類型：將光標停在選定的位置。對FLASHSCAN設備，選NONE。

　　注意：如果該設備尚未安裝，MODULETYPE、TYPECODELABEL和FLASHSCANCODELABEL必須使用ACCEPT將該點保存后才能顯示。

　　POINTLABEL：按該鍵在光標位置輸入可在信息欄顯示的最多20字符的點注釋。如果沒有注釋，默認顯示點的地址。

　　EXTENDEDLABEL：按該鍵在光標位置輸入最多12字符的點的擴展注釋，以便更進一步說明該點的位置或狀態。

　　MORE：按該鍵進入下一菜單進行更多點的編程。

　　ACCEPT：按該鍵保存當前設置。

　　注：中文描述只能通過編程軟件來定義。

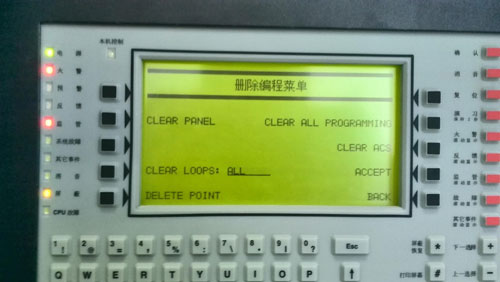

　　2、刪除菜單

　　可清除所有的控制器、模塊、點、ACS編程信息以及邏輯和故障區等式?？汕宄信渲玫话艽a。可清除所有的控制器編程設置信息，但不清除ACS編程信息。還可以選擇以下回路予以清除：ALL、1+2、3+4、5+6、7+8、9+10。將光標停在選定的項目上，按ACCEPT鍵刪除選定回路的所有編程。顯示刪除點菜單。屏幕顯示確認菜單詢問用戶是否確定刪除，按該鍵后重新啟動。

　　3、自動編程菜單

　　自動編程功能可以識別連接到控制器上的可編址設備。設備SLC信號回路上的可編址探測器和模塊和多線制回路模塊。自動編程通常用于創建一個新程序或從已存在的程序上添加或刪除部分設備。當增加點后，將以本手冊“點編程”部分的默認值添加到控制器數據庫中。

　　二、軟件編程

　　軟件編程比較直觀，而且也比較方便，可以通過軟件編程實現上面描述的所有功能。

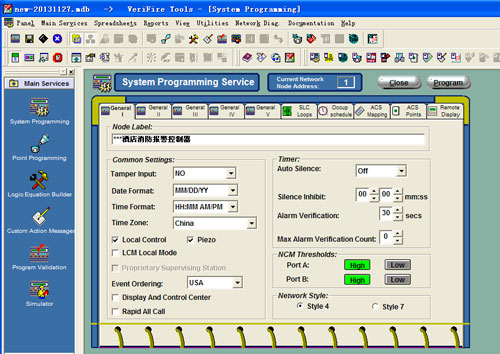

　　首先，需要?jiǎng)?chuàng)建一個新的數據庫，然后進入操作界面，對控制器進行定義。

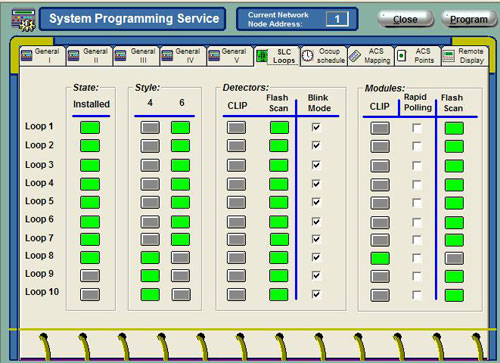

　　設置回路容量，及回路的布線類型，比如環型還是樹型。

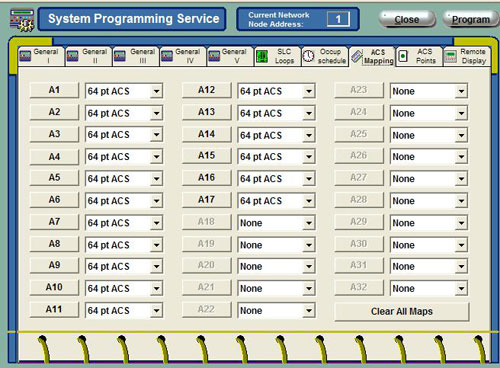

　　ACS編程。用于定義遠程器件和點的功能。

　　設備點編程。

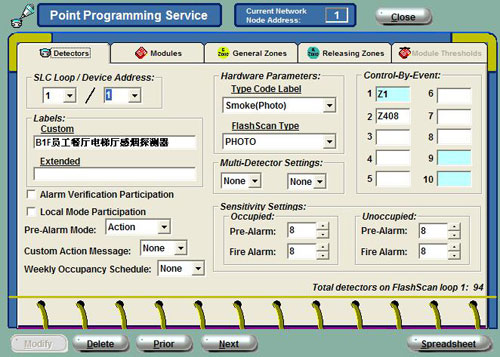

　　探測器編程，可以設置探測器的類型是感煙探測器還是感溫探測器；可以選擇是光電還是離子；還可以輸入可在信息欄顯示的最多20字符的點注釋。

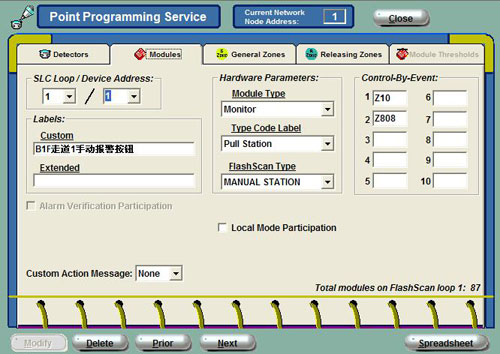

　　模塊編程，需要注意選擇CONTROL（控制）或MONITOR（監視）。操作方面同上。

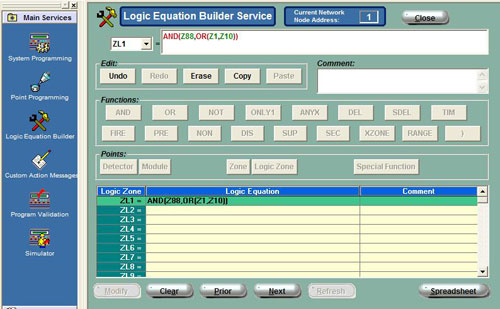

　　邏輯編程。根據聯動要求，編寫聯動程序。

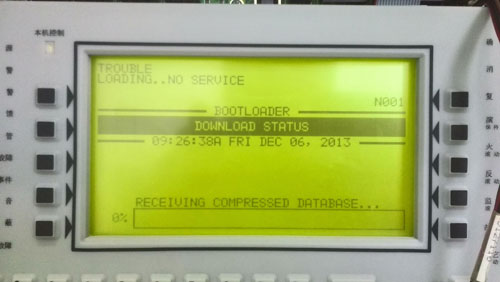

　　軟件編程結束，可以直接將程序下載到控制器。

　　下載完成后，控制器自動重啟。

　　上述就是諾帝菲爾NFS2-3030火災報警控制器（聯動型）的簡單調試過程，歡迎大家來指教！
