諾帝菲爾牌NFS2-3030火災自動報警系統中現場模塊分為JKM-FCM-1C智能控制模塊，JSM-FMM-1C監視模塊和KM-FZM-1C普通探測器接口模塊等。模塊的現場接線是分正負極性的，而且還需要注意輸出與輸入的方式。下面我們一起了解一下模塊的接線。

　　JKM-FCM-1C控制模塊為有源輸出型，輸出24VDC電源，如需要控制常開型設備的啟動需要加中間繼器，不可直接。接線如下圖所示。

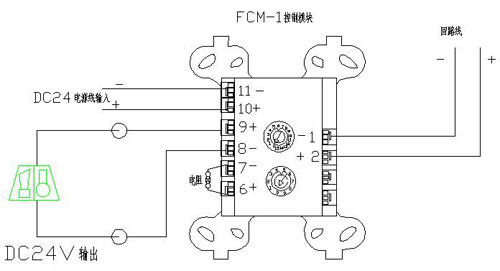

　　1、不加二極管控制模塊接線圖。

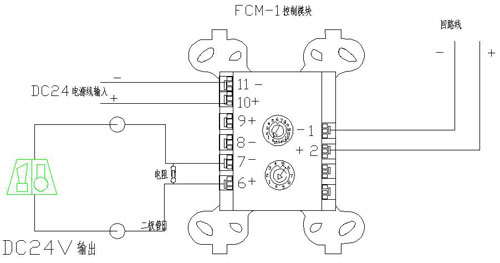

　　2、加二極管控制模塊接線圖。聲光報警器(注意正負極)二極管具有單向?qū)щ娦?任何二極管在應用時都要保證正負極的正確。

　　注意：電阻必須加裝在二極管之前。

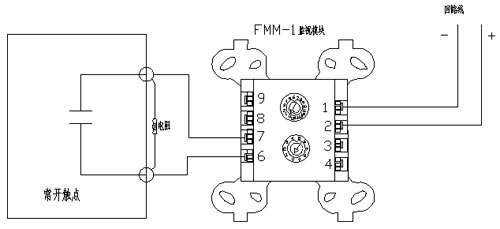

　　JSM-FMM-1C智能監視模塊內設十進制撥碼開關，可現場編址，占用控制器某一回路中的一個地址。當監視模塊接收到開關量的閉合信號后，通過總線將信號輸送到控制器，控制器將發出聲光報警信號，指示具體部位及聯動設備的工作狀態。水流指示器、消火栓按鈕、壓力開關等開關量消防設備的狀態需要監視模塊進行監視。監視模塊將此類消防設備的狀態按監控或報警兩種狀態告知控制器，并顯示記錄。接線如下圖所示。

　　諾蒂菲爾任何設備都有正負極之分電阻、二極管應接在被控設備端，這樣可以實現斷線檢測功能。有利于故障問題的處理。
