JB-QB-GST200報警控制器系統調試步驟
本文介紹的是海灣JB-QB-GST200報警控制器系統調試步驟，此調試步驟可用于JB-QB-GST200壁掛式火災報警控制器(聯動型)、JB-QB-GST200立柜式火災報警控制器(聯動型)、JB-QB-GST200琴臺式火災報警控制器(聯動型)：
一、接線、編碼
首先按照接線圖把設備接好，然后用電子編碼器把火災探測器、手動報警按鈕、輸入輸出模塊等設備進行編碼，從1開始依次往后編，最大編碼地址為242。
二、系統設置
系統設置主要是設備定義、聯動編程、設備注冊三步。
1、設備定義
設備定義是把之前編碼的設備在主機上面進行設置，告訴主機相關編碼的是什么設備，設備在什么位置。

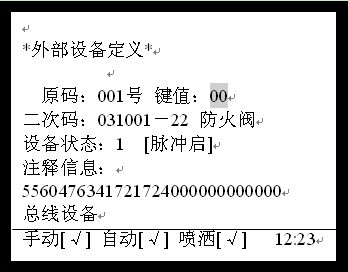

?。?）按“系統設置”鍵——提示輸入密碼時直接按“確認”鍵，進入系統設置菜單——選擇“設備定義”——“外部設備定義”——“連續定義”——進入如下界面。
“原碼”：對應之前用編碼器編的二次碼。
“鍵值”：對應主機上面的30路手動控制盤，一般定義被控設備的時候才用到，如聲光警報器、輸入輸出模塊等設備，其它類型的設備都寫“00”。
“二次碼”：
前三位對應設備所在的區域，一層就寫011，二層寫021；以此類推。如果是地下一層可以用99，地下二層用98。
后三位一般對應相應設備的編碼，即“原碼”。
舉例：位于一層的20號設備，對應的二次碼是011020
“設備類型”：即該地址碼所對應設備的類型，可以參照以下類型對照表。模塊后端連接的是具體的設備，模塊的設備類型在這里也應該定義成具體的設備，比如模塊連接了防火閥，在這里應該定義成其實際的類型“防火閥”。
| 代碼 | 設備類型 | 代碼 | 設備類型 | 代碼 | 設備類型 | 代碼 | 設備類型 |
| 0 | 未定義 | 22 | 防火閥 | 44 | 消防電源 | 66 | 故障輸出 |
| 1 | 光柵測溫 | 23 | 排煙閥 | 45 | 緊急照明 | 67 | 手動允許 |
| 2 | 點型感溫 | 24 | 送風閥 | 46 | 疏導指示 | 68 | 自動允許 |
| 3 | 點型感煙 | 25 | 電磁閥 | 47 | 噴灑指示 | 69 | 可燃氣體 |
| 4 | 報警接口 | 26 | 卷簾門中 | 48 | 防盜模塊 | 70 | 備用指示 |
| 5 | 復合火焰 | 27 | 卷簾門下 | 49 | 信號蝶閥 | 71 | 門燈 |
| 6 | 光束感煙 | 28 | 防火門 | 50 | 防排煙閥 | 72 | 備用工作 |
| 7 | 紫外火焰 | 29 | 壓力開關 | 51 | 水幕泵 | 73 | 設備故障 |
| 8 | 線型感溫 | 30 | 水流指示 | 52 | 層號燈 | 74 | 緊急求助 |
| 9 | 吸氣感煙 | 31 | 電梯 | 53 | 設備停動 | 75 | 時鐘電源 |
| 10 | 復合探測 | 32 | 空調機組 | 54 | 泵故障 | 76 | 警報輸出 |
| 11 | 手動按鈕 | 33 | 柴油發電 | 55 | 急啟按鈕 | 77 | 報警傳輸 |
| 12 | 消防廣播 | 34 | 照明配電 | 56 | 緊停按鈕 | 78 | 環路開關 |
| 13 | 訊響器 | 35 | 動力配電 | 57 | 雨淋泵 | 79 | 未定義 |
| 14 | 消防電話 | 36 | 水幕電磁 | 58 | 上位機 | 80 | 未定義 |
| 15 | 消火栓 | 37 | 氣體啟動 | 59 | 回路 | 81 | 消火栓 |
| 16 | 消火栓泵 | 38 | 氣體停動 | 60 | 空壓機 | 82 | 纜式感溫 |
| 17 | 噴淋泵 | 39 | 從機 | 61 | 聯動電源 | 83 | 吸氣感煙 |
| 18 | 穩壓泵 | 40 | 火災顯示盤 | 62 | 多線制鎖 | 84 | 吸氣火警 |
| 19 | 排煙機 | 41 | 閘閥 | 63 | 部分設備 | 85 | 吸氣預警 |
| 20 | 送風機 | 42 | 干粉滅火 | 64 | 雨淋閥 | ||
| 21 | 新風機 | 43 | 泡沫泵 | 65 | 感溫棒 |
“設備狀態”：一般不用修改。
“注釋信息”：即設備所安裝的位置，到主機說明書附錄中查找到相關漢字對應的區位碼輸入即可。
?。?）輸入完成后直接按“確認”當原碼跳到下一個碼的時候，前面一個就已經被保存了，如果定義的內容一樣，可以直接按“確認”來保存。
2、聯動編程
設備定義完成后進入聯動編程菜單，
?。?）按“系統設置”鍵——提示輸入密碼時直接按“確認”鍵，進入系統設置菜單——選擇“新建聯動公式”——“常規聯動公式”——進入聯動編程界面。
?。?）輸入如下公式：
011***03×011***03+011***02×011***03+011***03×011***03+011***11=011***1300021***1300011***1200011***2301******1902
該條聯動公式含義是，一層任意一個感煙（溫）和一個感煙（溫）同時報警或一層的任意一個手動報警按鈕報警時，一層聲光警報器啟動，延時0秒；二層的聲光警報器，延時0秒；同時啟動一層的排煙閥打開，延時1秒；排煙機啟動，延時2秒。
這條聯動公式是比較常用的公式，編寫聯動公式的時候不僅需要考慮本區層需要聯動的設備，還需要考慮相關區域需要動作的設備。
三、設備注冊
設備注冊是主機對設備識別的一個過程，現場設備線路與主機連接好后，通過以下步驟注冊：
按“系統設置”鍵——提示輸入密碼時直接輸入“24220001”——輸入完成后按“確認”——進入系統設置菜單后關機——主機關閉后重新開啟——開啟后主機會顯示“1、重新注冊；2、直接登錄”——選擇“1重新注冊”——設備會自動注冊。
注冊完成后界面會自動跳到系統主界面。
四、設備檢查
注冊完成后想要看看設備是否都識別到，可以按“設備檢查”按鍵——“注冊信息檢查”——“外部設備檢查”，進入菜單檢查之前定義的設備是否都能檢查到。
如果不能檢查到則檢查線路、設備接線是否正確、設備編碼是否正確。
如果都可以檢查到，那設置就都完成了。
五、聯動測試
主機有手動和自動兩個工作狀態。手動是指復合式探測器報警的時候主機會響，但風機不會按照聯動公式啟動；自動是復合式探測器報警的時候不但主機回響，而且主機還會自動啟動現場的相應的風機。
手動和自動狀態的設置方法是：
按“用戶設置”鍵——“啟動控制”——分別可以設置手動和自動工作狀態。
手動設置中有“手動允許”和“手動禁止”兩項，正常時候手動選允許。
自動設置中有“自動禁止”、“部分自動”和“全部自動”三項，正常的時候控制器應該選擇“全部自動的狀態。”
進入“全部自動”狀態，即可進行現場聯動測試。
