感溫感煙探測器怎么布置呢？尤其是對于初學消防設計的人來說，這確實是一個比較頭疼的問題。
　　
　　下面為大家介紹兩種感溫感煙探測器布置探測器的方法。
　　
　　一、正方形布置：
　　
　　探測器呈正方形布置各相鄰探測器之間呈現正方形的布置方式較為常見，如圖1示，各圓圓心布置探測器。顯然，當各相鄰的四個探測器分別以其探測半徑R做出四個探測圓都相當于一點時，既滿足規范要求又重復探測最少。不難算出探測器的間距即正方形的邊長為后√2R。如果探測半徑R為5.8m則，探測器的布置間距為8.2m設計中可取整數8m。

圖1

　　二、三角形布置：
　　

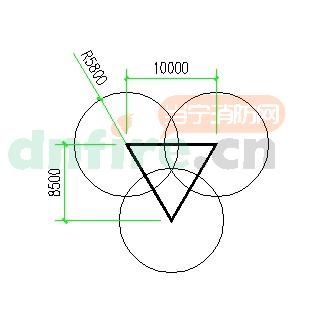

　　如圖2所示，當各相鄰的三個探測器分別以其探測半徑R做出的三個探測圓都相交于-點時，既滿足規范要求，重復探測范圍比正方形布置更少，也更為經濟。經數學計算，探測器的布置間距即正三角形的邊長為√3R（1.732R）。若橫向探測器為行，則相鄰兩橫行之間的距離就是正三角形的高，這個行距應為1.5R。探測器半徑為5.8m，則橫行探測器的間距是10m，縱行間距為8.7m，設計中可取8.7m以下。

圖2

　　相信通過上面的了解，大家都應該明白感溫感煙探測器該如何布置了吧。
