本文講的是消防報警控制模塊的接線，消防報警控制模塊有的品牌中也稱作輸入輸出模塊，不同品牌的消防報警控制模塊接線原理是一樣，但消防報警控制模塊接線方法有所區別。
　　
　　下面就以常用品牌常見消防報警控制模塊接線方式舉例。
　　

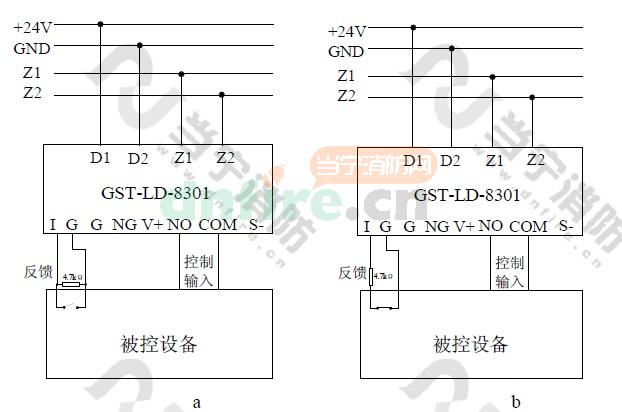

　　海灣的消防報警控制模塊為8301，接線如下：無源輸出；a為無源常開檢線輸入，b為無源常閉檢線輸入

8301消防報警控制模塊接線

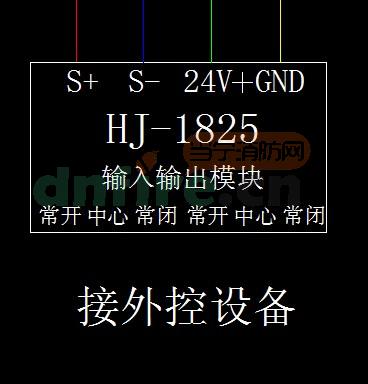

　　松江182消防報警控制模塊,接線如下：

　　其中：
　　
　　S+、S-：與控制器信號二總線連接的端子
　　
　　+24V、GND：DC24V輸出端子
　　
　　無源反饋：與設備的無源常開觸點（設備動作閉合報警型）連接
　　
　　常開中心：常開輸出端子
　　
　　常閉中心：常閉輸出端子
　　
　　接收無源反饋。
