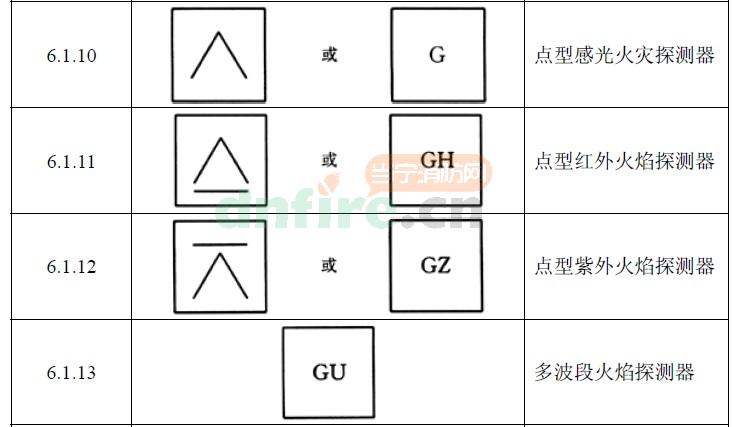

本文介紹的是火焰探測器圖例及布置方式，火焰探測器在消防報警系統中也是不可缺少的角色，很多場合都會使用到火焰探測器。依照GA/T229－1999規范，火焰探測器圖例可以有以下表示。

火焰探測器圖例

　　火焰探測器的布置安裝其實與傳統煙感、溫感相比還是很有難度與講究的。

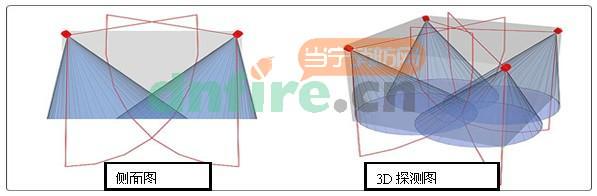

　　上圖是四臺火焰探測器布置圖，從3D圖中，我們明顯可以看出其保護面積有很大一部分是重合的，這是保證保護面積都被探測到。
　　
　　如安裝高度、障礙物、現場有起重機等設備時，需要根據現場情況加裝探測器，以保證區域內可以完全被探測保護。
　　
　　火焰探測器設計標準90度/100度的情況下，安裝在與天棚有一定距離的墻角、設計安裝高度確定的墻面、立柱上向地面45度角安裝。
