文章講的是非編碼感溫探測器如何接線問題，非編碼感溫探測器一般為開關量型的，不帶地址碼，所以這個就不像智能感溫火災探測器的接線那么方便，直接通過信號總線接入火災自動報警系統中，必須通過接口模塊接入到火災自動報警系統中，下面就以北大青鳥JTW-ZD-LN2110/C非編碼感溫火災探測器為例，具體講解一下非編碼感溫探測器的接線。
　　
　　該非編碼感溫探測器采用JBF-137D地址編碼模塊接入控制器進行報警，每只地址編碼模塊最多可接25只（串型連接）。并在最后一只探測器上并接4.7K終端電阻。如圖所示：

　　

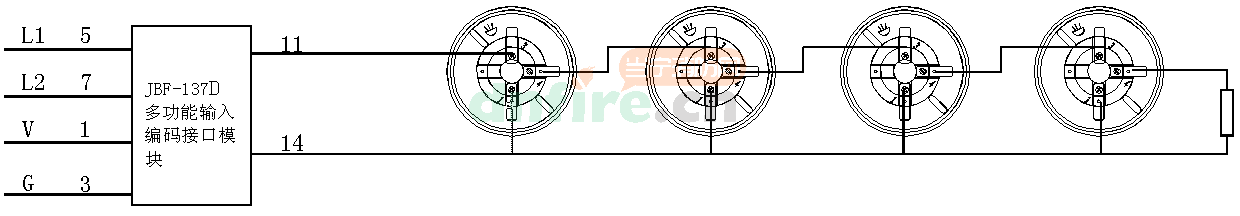

　　JBF-137D與非編碼感溫探測器接線

　　就上面的接線來看非編碼感溫火災探測器確實是比智能感溫火焰探測器的接線要復雜。
