點型光電感煙（溫）火災探測器(以下簡稱探測器)適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等場所?；馂?zāi)的起火過程一般情況下伴有煙、熱、光三種燃燒產物。探測器可以對火災發生初期有煙霧或溫度驟然升高過程中進行探測，將探測部位煙霧濃度（溫度）的變化轉換為電信號實現報警目的一種器件。
　　下面我們以普通的JTY-GD-G3型點型光電感煙火災探測器為例，介紹探測器是如何接線的。
　　JTY-GD-G3型點型光電感煙火災探測器采用無極性信號二總線技術，只可與同品牌的各類火災報警控制器配合使用。本探測器主要具有以下特點：
　?。?）內置帶A/D轉換的八位單片計算機，具備強大的分析、判斷能力，通過在探測器內部固化的運算程序，可自動完成對外界環境參數變化的補償及火警、故障的判斷，存儲環境參數變化的特征曲線，極大提高了整個系統探測火災的實時性、準確性；
　　（2）采用電子編碼方式，現場編碼簡單、方便；
　?。?）采用指示燈閃爍的方式提示其正常工作狀態，可在現場觀察其運行狀況；
　?。?）底部采用密封方式，可有效防水、防塵、防止惡劣的應用環境對探測器造成的損壞。
　　主要技術指標
　?。?）工作電壓：總線24V
　?。?）監視電流≤0.8mA
　?。?）報警電流≤1.8mA
　?。?）報警確認燈：紅色，巡檢時閃爍，報警時常亮
　?。?）使用環境：
　　 溫度：-10℃～+55℃
　　 相對濕度≤95%，不結露
　?。?）編碼方式：十進制電子編碼
　　（7）外殼防護等級：IP23
　?。?）外形尺寸：
　　 直徑：100mm，高：56mm(帶底座)
　　保護面積
　　當空間高度為6m～12m時，一個探測器的保護面積，對一般保護場所而言為80m2?？臻g高度為6m以下時，保護面積為60m2。具體參數應以《火災自動報警系統設計規范》（GB50116）為準。
　　結構特征、安裝與布線

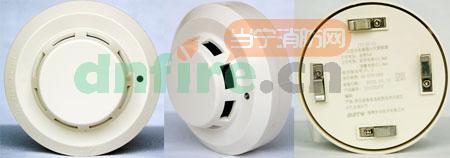

　　探測器的外形結構示意圖如圖1-1：

圖1-1


　　探測器安裝方式如圖1-2：

圖1-2


　　DZ-02探測器通用底座外形示意圖如圖1-3：

圖1-3


　　底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。探測器底座的外接導線應有0.15m的余量，底座的線孔宜封堵，安裝完畢后的探測器底座應采取保護措施。
　　感煙、感溫探測器在裝修油漆完成后安裝。感煙、感溫探測器安裝應滿足吊頂天棚的整體美觀。待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。探測器報警確認燈應朝向便于人員觀察的主要入口方向。
　　布線要求：探測器二總線宜選用截面積≥1.5mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。
　　探測器的安裝要求：詳見《火災自動報警系統設計規范》（GB50116-98）中的8.1點型火災探測器的設置數量和布置要求。
　　注：其他不同品牌的探測器安裝與接線類似。以具體產品要求為準。
