氣流如何順利進入吸氣式感煙探測器？
吸氣式感煙探測器由吸氣泵、過濾器、激光探測腔、控制電路、顯示電路等組成。吸氣泵通過ABS管或PVC管所組成的采樣管網，從被保護區內連續采集空氣樣品放入探測器。空氣樣品經過過濾器組件濾去灰塵顆粒后進入探測腔，探測腔有一個穩定的激光光源。煙霧粒子使激光發生散射，散射光使高靈敏的光接收器產生信號。經過系統分析，完成光電轉換。煙霧濃度值及其報警等級由顯示器顯示出來。
氣流如何順利進入吸氣式感煙探測器？
通過安裝在天花板上方或下方每隔幾米平行安裝的管道。在每根管子的上面，每隔幾米就鉆有一個小孔，這些小孔很均勻的在天花板上分布，這樣就形成了一組矩陣型的空氣采樣孔。利用探測主機內部抽氣泵所產生的吸力，氣流就通過這些小孔被吸入管道中并傳送到達探測主機內部的高靈敏度煙霧探測腔，從而檢測氣流中是否含有煙霧顆粒。
當保護環境內有空調或機械通風系統時，必須注意空調或機械通風系統在保護區域內產生的氣流，一般而言，氣流越大，對煙霧流動方向的影響越大。另外，當探測系統需要達到極早期的火災探測效果時，即使是微弱的氣流都會對系統反應時間有一定程度的影響。為了能保證氣流能順利進入吸氣式感煙探測器，吸氣式感煙探測器的管道要布置在回風口的位置，這樣氣流可以順著風的流向，由采樣孔進入吸氣式感煙探測器。

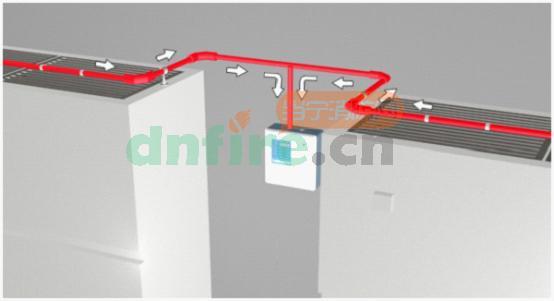

如下圖1所示：
圖1
注意：
1、吸氣式感煙探測器的管路彎頭連接處，不可使用90度直角彎頭，這樣會直接阻礙氣流的流動，應該使用45度或90度的弧型彎頭。
90度 45度

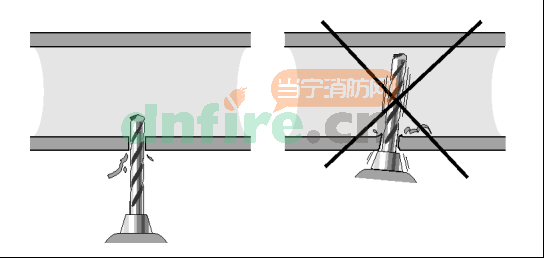

2、采樣孔的鉆孔，應用最低的速度用最小的力量鉆孔。使用鈍的鉆頭高速鉆孔會使碎屑進入管道造成內部毛邊和破損。不規范的采樣孔，特別是直徑較小的孔，會嚴重影響系統的整體響應效果，并可能最終導致系統不能通過測試。
圖2 鉆采樣孔要小心，保證空氣順暢流通
