光纖光柵感溫火災探測系統主要由光纖光柵感溫火災探測器和光纖光柵感溫火災探測信號處理器組成。光纖光柵感溫火災探測器由感溫傳感器探頭、連接光纜、光纜連接器、傳輸光纜等部分組成。光纖光柵感溫火災探測信號處理器由調制解調器、信號轉換處理電路和報警顯示電路等部分組成。

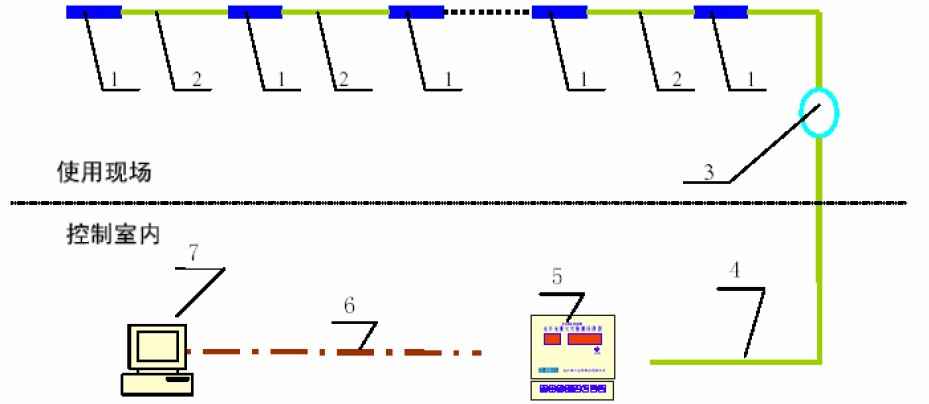

圖1 為 光纖光柵感溫火災探測系統的結構示意圖。



圖1 光纖光柵感溫火災探測系統結構示意圖
1.感溫傳感器探頭 2.連接光纜 3.光纜連接器 4.傳輸光纜  5.信號處理器 6.電纜4×1.5 7.報警控制器或系統計算機
