編碼器是什么？功能是什么？我們來簡單了解一下！

編碼器對做消防報警系統的人來說并不陌生，因?yàn)?/span>傳統的探測器編碼需要人工通過機械式撥碼設置才能完成，編碼效率低，技術要求高，容易出現錯碼，并且為了方便編碼，探測器底部需留出編碼口，這樣容易造成探測器對粉塵、潮氣的密封不良，使探測器的整體性能變差。

隨著時間的發展，出現了一種利用電子編碼方式的編碼器，它利用鍵盤操作，簡單易學?？梢杂秒娮泳幋a器，讀寫探測器的地址，讀寫模塊類產品的地址，方便現場施工使用，節省了很多的時間。

不同的廠家做的編碼器也是不一樣的，讓我們來一起看看。

海灣的電子編碼GST-BMQ-2

外形結構

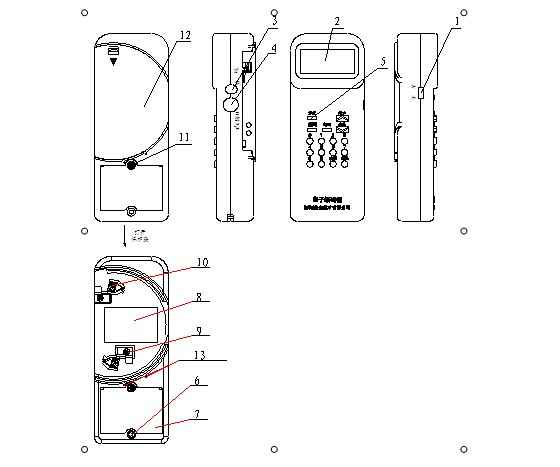

電子編碼器的外形結構如圖1所示：

圖1

其中各部分功能說明如下：

1) 電源開關：完成系統硬件開機和關機操作。

2) 液晶屏：顯示有關探測器的一切信息和操作人員輸入的相關信息，并且當電源欠壓時給出指示。

3) 總線插口：編碼器通過總線插口與探測器或模塊相連。

4) 火災顯示盤接口(I2C)：編碼器通過此接口與ZF-GST8903火災顯示盤或以I2C編程方式編碼的探測器相連。

5) 復位鍵：當編碼器由于長時間不使用而自動關機后，按下復位鍵可以使系統重新上電并進入工作狀態。

6) 固定螺絲：將編碼器的印制板固定好，并且將編碼器的前蓋和后蓋安裝在一起。

7) 電池盒后蓋：內部放置電池。

8) 銘牌：貼于編碼器背面。

9) G3系列探測器總線接口：旋接JTY-GD-G3、JTW-ZCD-G3N、JTF-GOM-GST601等探測器。

10) GST9000系列探測器總線接口：旋接JTY-GM-GST9611、JTW-ZOM-GST9612、JTF-GOM-GST9613等探測器。

11) 電池蓋螺絲：將電池固定好。

12) 保護蓋：保護后蓋的總線接口，以免發生短路等事故。

13) 探測器對位標識：探測器旋接對位標記。

在編碼的時候，將數據線的接口端，接在探測器、手動報警按鈕、消火栓按鈕及現場模塊等設備進行編碼設定，只要按鍵操作很方便。

松江的電子編碼

外形結構

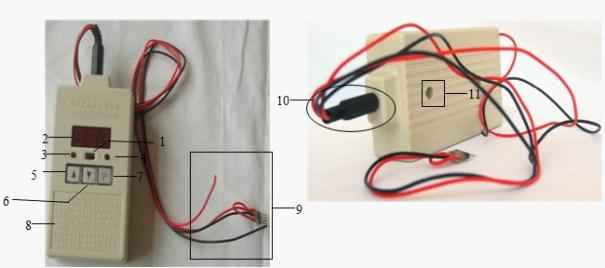

電子編碼器的外形結構如圖2所示：

圖2

其中各部分功能說明如下：

1）電源開關：完成系統硬件開機和關機操作。

2）液晶屏：顯示有關探測器的一切信息和操作人員輸入的相關信息。

3）復位：編碼器恢復初始狀態按鈕。

4）搜索：用于搜索各設備的地址碼。

5）上翻：編址器在設定地址的時候，用來增大地址號。

6）下翻：編址器在設定地址的時候，用來減少地址號。

7）編碼鍵（P）:設備地址碼確定后，按一下P就可將設備編碼完成。

8）編碼器使用說明：模擬量編址器使用說明。

9）數據總線：用于連接設備接口。

10）總線插口：編碼器通過總線插口與探測器或模塊相連。

11）后蓋：內部放置電池，用螺絲固定。

編址器使用方法

1、探測器編碼時，需將底座1腳接S+ 線（紅）；2、3腳短接后接S- 線（黑）；

2、擰上探頭，打開電源開關后顯示“1”；

3、先用上下鍵選擇地址號，再按P鍵后編址開始，中間的小數點亮；當編址結束時，左邊的小數點亮；

4、搜索時先按復位鍵再按搜索鍵即可；

5、對現場設備手動報警按鈕、消火栓按鈕或者模塊類編碼可以直接將短接塊插入現場設備的短接接口(操作同上述第三、四步）；

6、右邊小數點亮，提示電池電量不足需要打開后蓋，更換電池。

泰和安電子編碼

TX3932手持電子編碼器(以下簡稱編碼器),具有對電子編碼的探測器、模塊進行地址碼、設備類型、靈敏度、動作方式、ID碼的讀出和地址碼、靈敏度、動作方式的寫入的功能。

特點

(1) 該編碼器采用手握式結構，外觀小巧類似與手機，攜帶方便，操作、按鍵布置與手機相仿。

(2) 該編碼器通過頂端的總線接口對電子編碼的設備進行編碼等操作，總線接口采用耳機插孔連接，方便插拔、更換。

(3) 該編碼器通過頂部的紅外發射管對前端進行遙控編碼，距離≥5米。

(4) 可對公司生產的總線型探測器、模塊等設備編碼、可對JTY-GM-LA1550型點型光電感煙火災探測器進行靈敏度設置，可對公司新型模塊進行動作方式設置。

(5) 彩色液晶顯示、漢字菜單提示，快捷鍵直接操作，操作按鍵有界面提示，可以很快熟練操作。

(6) 低功耗睡眠和自動關機功能，自動關機狀態電流≤20µA，增加了使用壽命，減少電池的更換次數。

(7) 連續25秒不操作（無按鍵按下）后自動關機。

結構特征

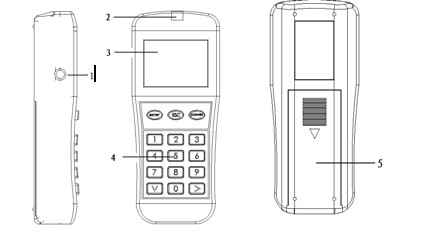

外形示意圖：



(1) 總線接口：連接要編程的終端設備，耳機插孔。

(2) 遙控發射頭。

(3) 液晶屏：顯示菜單、提示操作。

(4) 鍵盤：按鍵輸入、選擇操作。

(5) 電池盒：安裝5號電池

遙控寫碼

具備遙控寫碼功能的前端可以在不拆卸的情況下進行寫地址，在前段拆卸不方便的時候或在線改變地址的時候非常方便。

進入寫配置界面，用數字鍵輸入設備地址，按<enter>鍵把地址寫入終端設備。

在此界面下，繼續按<enter>鍵會對設備進行連續地址寫入，不必重新輸入新的地址。
